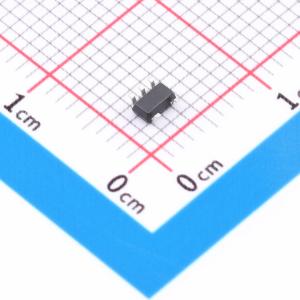

温馨提醒：图片仅供参考，商品以实物为准
HGV8541AIM5/TR
微功耗、低噪声、轨到轨输入输出1.8V CMOS运算放大器，适用于成本敏感系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGV8541AIM5/TR
- 商品编号
- C51953515
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.5MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.2V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 输入电压噪声密度(eN) | 25nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 静态电流(Iq) | 75uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 1.8V~5.5V |
商品概述
HGV854xA 系列单通道、双通道和四通道运算放大器专为通用型成本敏感型系统和应用而设计。其具备轨到轨输入和输出摆幅、低静态电流（典型值 75 μA）、宽带宽（1.5 MHz）以及极低噪声（1 kHz 下 25 nV/√Hz）的特点，使得该系列非常适合需要在成本与性能之间取得良好平衡的各种电池供电应用，例如音频输出、消费电子、烟雾探测器、便携式医疗设备和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。HGV854xA 放大器的稳健设计为电路设计者提供了易用性：单位增益稳定，可驱动高达 500 pF 的容性负载，集成了射频/电磁干扰抑制滤波器，过驱条件下无相位反转，以及高静电放电保护（5 kV HBM）。HGV854xA 放大器针对低至 +1.8 V（±0.9 V）至高至 +5.5 V（±2.75 V）的电压范围在 0°C 至 70°C 温度范围内的工作进行了优化，并在 +2.0 V（±1.0 V）至 +5.5 V（±2.75 V）的电压范围内在 -40°C 至 +85°C 的扩展温度范围内完全指定并确保工作。
商品特性
- 适用于成本敏感型系统的精密放大器
- 低噪声：1 kHz 下为 25 nV/√Hz
- 低输入失调电压：1 mV
- 1.5 MHz 增益带宽积，单位增益稳定
- 微功耗：每个放大器的电源电流为 75 μA
- 单电源电压范围：1.8 V 至 5.5 V（0°C 至 70°C）
- 轨到轨输入和输出
- 内部射频/电磁干扰滤波器
- 扩展温度范围：-40°C 至 +85°C
应用领域
- 电池供电仪器
- 无线传感器
- 传感器信号调理
