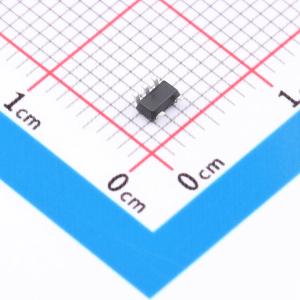

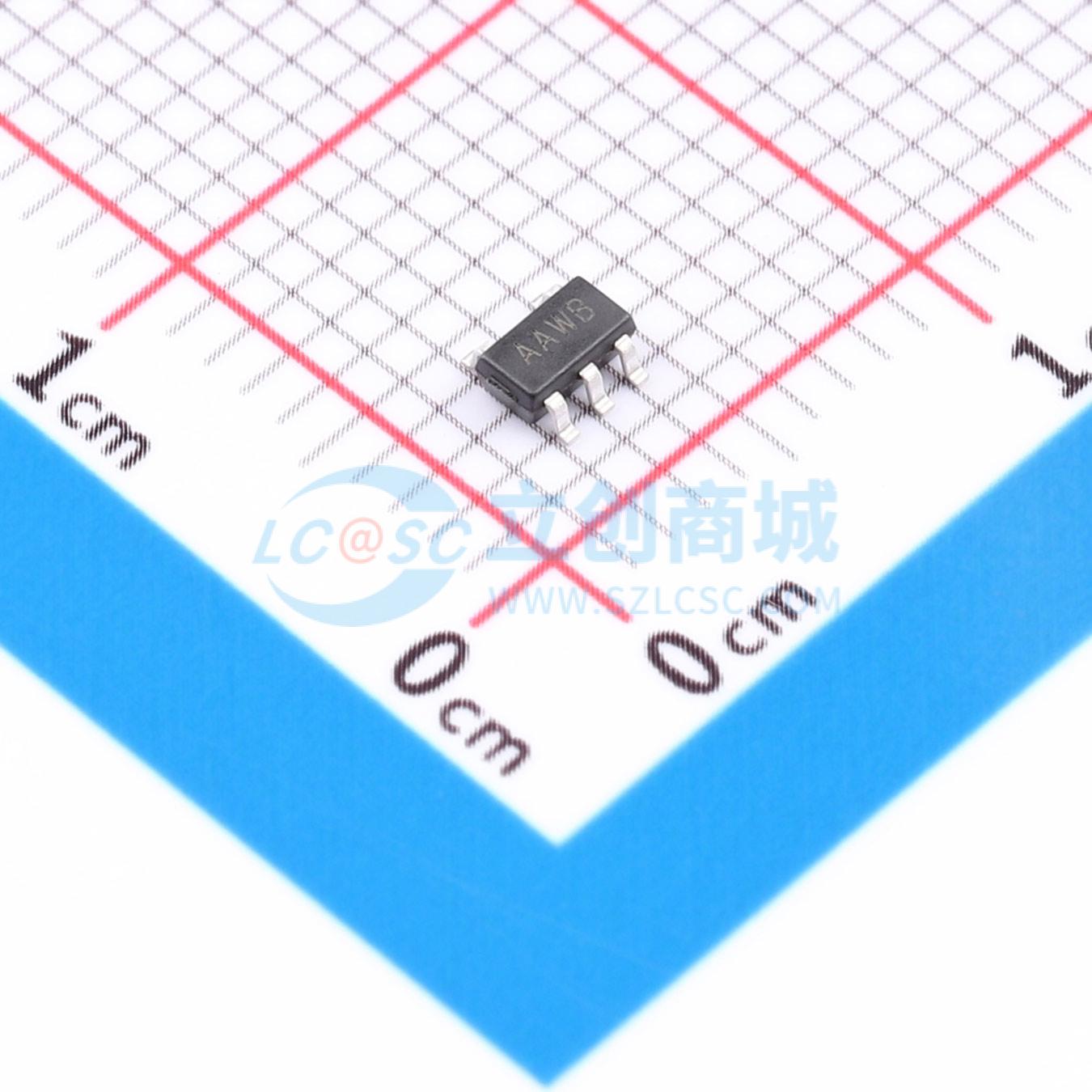

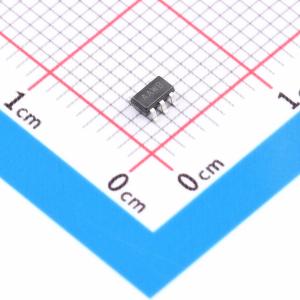

温馨提醒：图片仅供参考，商品以实物为准
HGV6001AIM5/TR
微功耗、低噪声、轨到轨输入输出的CMOS运算放大器，适用于对成本敏感的系统
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGV6001AIM5/TR
- 商品编号
- C51953517
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.040629克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.5MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.2V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 25nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 静态电流(Iq) | 75uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
HGV600xA 系列单通道、双通道和四通道运算放大器专为通用型成本敏感型系统与应用而设计。其具备轨到轨输入和输出摆幅、低静态电流（典型值 75μA）、宽带宽（1.5 MHz）以及极低噪声（1 kHz 时为 25 nV/√Hz）等特点，使其在需要成本与性能良好平衡的各种电池供电应用中极具吸引力，例如音频输出、消费电子、烟雾探测器、便携式医疗设备和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用中。HGV600xA 放大器的稳健设计为电路设计人员提供了易用性：单位增益稳定，可驱动高达 500 pF 的容性负载，集成了射频/电磁干扰抑制滤波器，过驱条件下无相位反转，以及高静电放电保护（5kV HBM）。HGV600xA 放大器针对低至 +1.8 V（±0.9 V）至高至 +5.5 V（±2.75 V）的电压范围（工作温度 0 °C 至 70 °C）以及 +2.0 V（±1.0 V）至 +5.5 V（±2.75 V）的电压范围（扩展温度范围 -40 °C 至 +125 °C）进行了优化。HGV6001A（单通道）提供 SOT23-5 封装。HGV6001UA（单通道）提供 SOT23-5 封装。HGV6002A（双通道）提供 SOP-8 和 MSOP-8 封装。四通道 HGV6004A 提供 SOP-14 和 TSSOP-14 封装。
商品特性
- 适用于成本敏感型系统的精密放大器
- 低噪声：1kHz 时为 25nV/√Hz
- 低输入失调电压：0.5mV
- 1.5 MHz 增益带宽积，单位增益稳定
- 微功耗：每个放大器静态电流为 75μA
- 单电源电压范围：1.8V 至 5.5V（工作温度 0°C 至 70°C）
- 轨到轨输入和输出
- 内部射频/电磁干扰滤波器
- 扩展温度范围：-40°C 至 +125°C
应用领域
- 电池供电仪器
- 无线传感器
- 传感器信号调理
