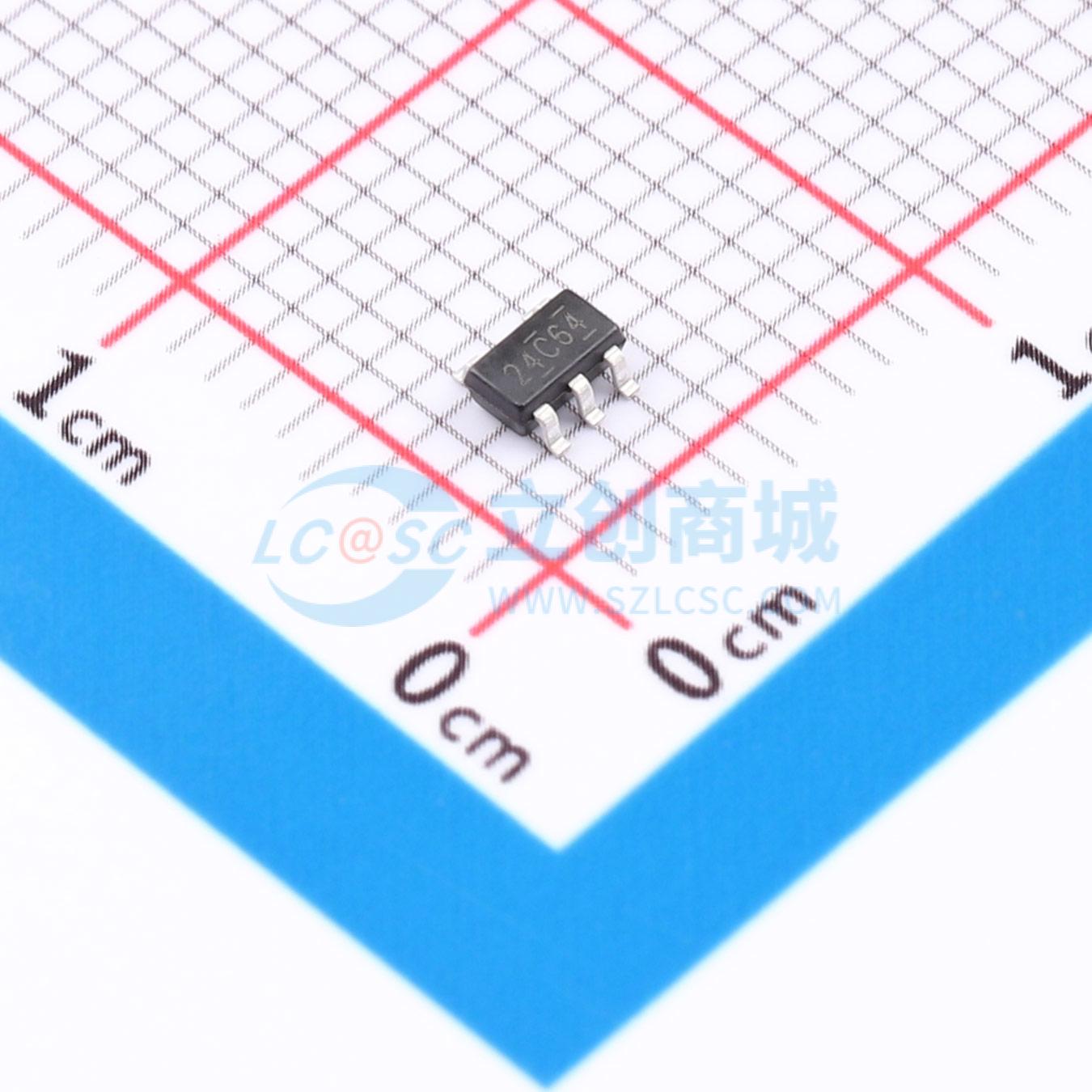

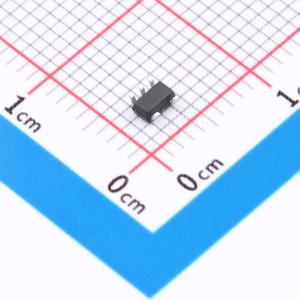

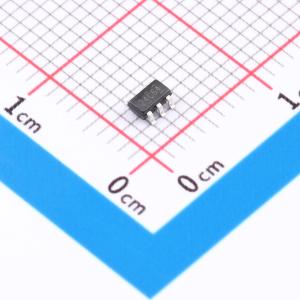

温馨提醒：图片仅供参考，商品以实物为准
HG24C64M5/TR
串行电可擦除可编程只读存储器，具备宽电压操作、双线串行接口、硬件数据保护等功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG24C64M5/TR
- 商品编号
- C51953513
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 64Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；噪声抑制功能；页写保护功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 2uA | |
| 读取访问时间(tA) | 0.9us；0.55us |
商品概述
HG24C32/HG24C64 提供 32,768/65,536 位串行电可擦除可编程只读存储器，组织为 4096/8192 个 8 位字。该器件针对许多工业和商业应用进行了优化，其中低功耗和低电压操作至关重要。该器件采用节省空间的 8 引脚 DIP、8 引脚 SOP 和 8 引脚 MSOP 封装，并通过两线串行接口进行访问。
商品特性
- 宽电压工作范围：VCC = 1.8V 至 5.5V
- 工作环境温度：-40°C 至 +85°C
- 内部组织：HG24C32 为 4096 × 8（32K 位），HG24C64 为 8192 × 8（64K 位）
- 两线串行接口
- 施密特触发器，滤波输入以抑制噪声
- 双向数据传输协议
- 兼容 1 MHz（5V）和 400 kHz（1.8V、2.5V、2.7V）
- 写保护引脚用于硬件数据保护
- 32 字节页（32K、64K）写入模式
- 允许部分页写入
- 自定时写入周期（最大 5 ms）
- 高可靠性
- 耐久性：100 万次写入周期
- 数据保持：100 年
