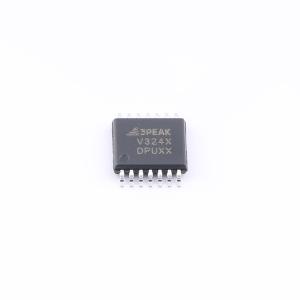

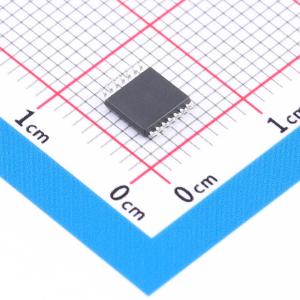

LMV324X-TS2R

CMOS单通道、双通道和四通道轨到轨输入/输出运算放大器，低功耗且高频响应稳定

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: LMV324X-TS2R
商品编号: C51933468
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.203克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	最大电源宽度(Vdd-Vss)	-
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	-
	输入失调电压(Vos)	3mV
	输入失调电压温漂(Vos TC)	1uV/℃
	压摆率(SR)	700V/ms
	输入偏置电流(Ib)	10pA
	输入失调电流(Ios)	10pA

	属性	参数值
	输入电压噪声密度(eN)	-
	共模抑制比(CMRR)	110dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	100uA
	输出电流	90mA
	工作温度	-40℃~+125℃
	单电源电压	-
	双电源电压(Vee~Vcc)	-
	功能特性	-

商品概述

这些器件是CMOS单通道、双通道和四通道RRIO运算放大器，具有低功耗和稳定的高频响应。它们采用了3PEAK专有的专利设计技术，在仅消耗每放大器100 μA静态电流的情况下，实现了1.5 MHz带宽、0.7 V/μs压摆率和低失真的出色交流性能。输入共模电压范围比电源轨高100 mV，输出摆幅可达轨到轨。

这些器件可作为许多市售运算放大器的直接替代品，以提高性能。

典型应用电路： V_OUT = (I_LOAD × R_SHUNT) × (R2 / R1) + V_REF 当R3 = R1，R2 = R4，R_SHUNT << R1时

商品特性

电源电压：2.5 V ~ 5.5 V
失调电压：最大5 mV
带宽：1.5 MHz，压摆率：0.7 V/μs
低功耗：每通道100 μA
轨到轨输入和输出
低1/f噪声：1 kHz时为22 nV/√Hz
工作温度范围：-40°C ~ 125°C

应用领域

仪器仪表
电机控制
工业控制
