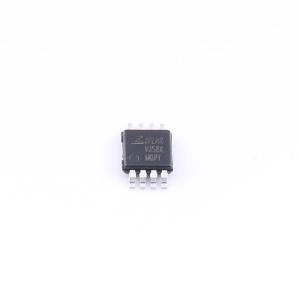

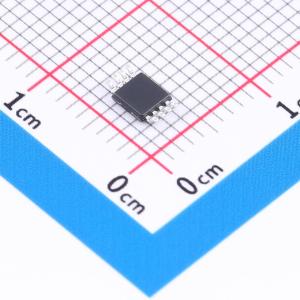

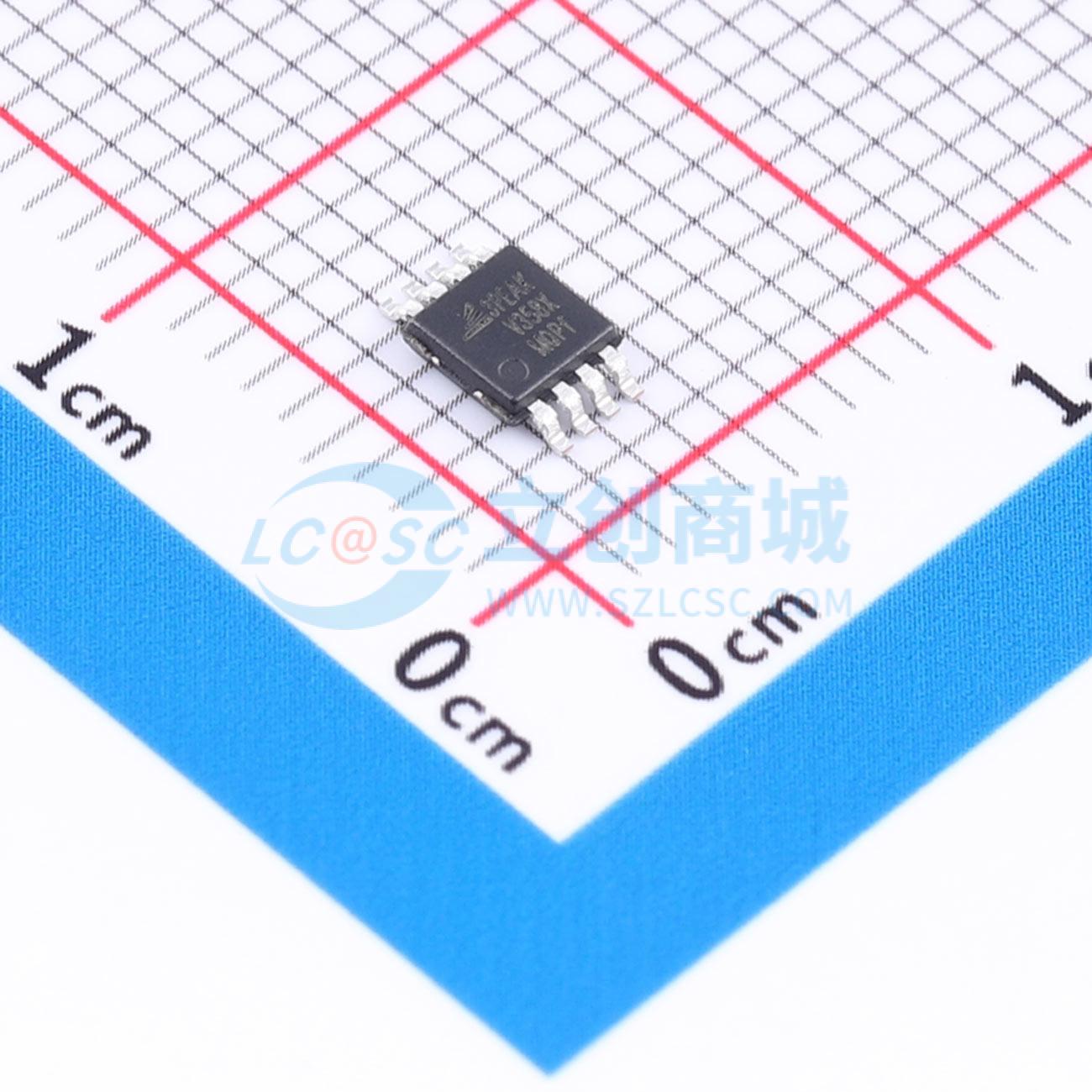

LMV358X-VS1R
CMOS单通道、双通道和四通道轨到轨输入/输出运算放大器，低功耗且高频响应稳定
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LMV358X-VS1R
- 商品编号
- C51933282
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1704克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | - | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.5MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 700V/ms | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 22nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 100uA | |
| 输出电流 | 90mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
这些器件是CMOS单通道、双通道和四通道RRIO运算放大器，具有低功耗和稳定的高频响应。它们采用了3PEAK专有的专利设计技术，在仅消耗每放大器100 μA静态电流的情况下，实现了1.5 MHz带宽、0.7 V/μs压摆率和低失真的出色交流性能。输入共模电压范围比电源轨高100 mV，输出摆幅可达轨到轨。
这些器件可作为许多市售运算放大器的直接替代品，以提高性能。
典型应用电路： V_OUT = (I_LOAD × R_SHUNT) × (R2 / R1) + V_REF 当R3 = R1，R2 = R4，R_SHUNT << R1时
商品特性
- 电源电压：2.5 V ~ 5.5 V
- 失调电压：最大5 mV
- 带宽：1.5 MHz，压摆率：0.7 V/μs
- 低功耗：每通道100 μA
- 轨到轨输入和输出
- 低1/f噪声：1 kHz时为22 nV/√Hz
- 工作温度范围：-40°C ~ 125°C
应用领域
- 仪器仪表
- 电机控制
- 工业控制
