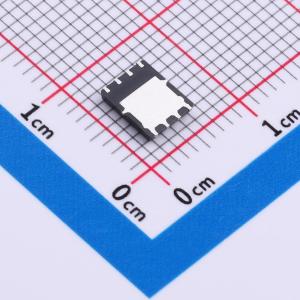

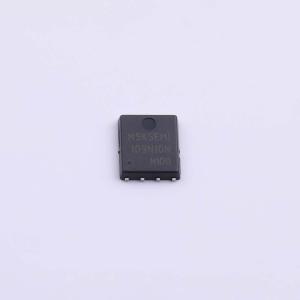

温馨提醒：图片仅供参考，商品以实物为准
BSC109N10NS3G-MS
N沟道MOSFET，采用先进SGT技术，具备低导通电阻、低栅极电荷、快速开关和出色雪崩特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款BSC109N10NS3G-MS是一款N沟道MOSFET采用先进的DFN5X6-8L封装，具备出色的100V电压耐受力与高达75A的连续电流处理能力，专为高功率、高效率电子设备设计，提供卓越开关性能及低导通电阻，助力提升系统整体效能。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- BSC109N10NS3G-MS
- 商品编号
- C51928003
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.2194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 75A | |
| 导通电阻(RDS(on)) | 7.3mΩ@10V | |
| 耗散功率(Pd) | 97W | |
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 39.4nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.046nF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 865pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
BSC109N10NS3G-MS采用先进的SGT MOSFET技术,可实现低导通电阻RDS(ON)、低栅极电荷、快速开关和出色的雪崩特性。该器件经过专门设计,具备更高的耐用性和适用性。
商品特性
- 漏源电压VDS = 100 V,漏极电流ID = 75 A
- 导通电阻RDS(ON) < 9.2 mΩ,栅源电压VGS = 10 V
应用领域
- 消费电子电源
- 电机控制
- 同步整流
- 隔离式直流
- 同步整流应用
