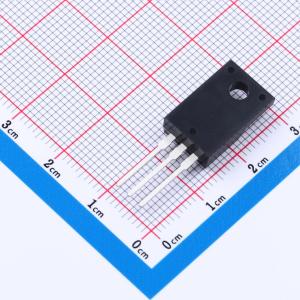

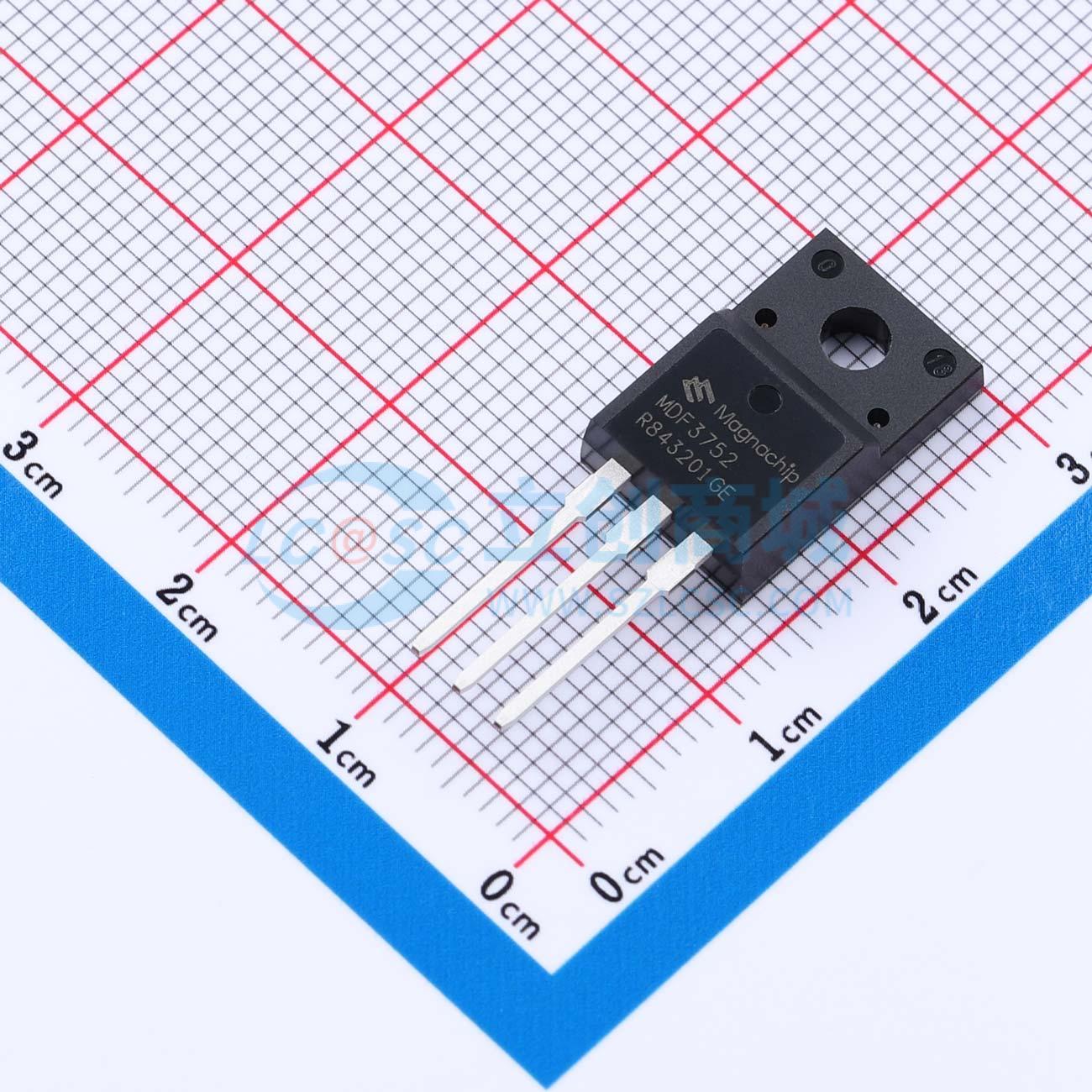

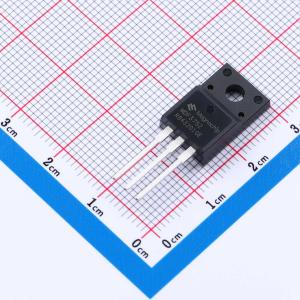

温馨提醒：图片仅供参考，商品以实物为准
MDF3752TH
MDF3752TH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MagnaChip(美格纳)
- 商品型号
- MDF3752TH
- 商品编号
- C51891816
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.755667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 36.5A | |
| 导通电阻(RDS(on)) | 13mΩ@10V | |
| 耗散功率(Pd) | 35.7W | |
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 44.1nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.088nF | |
| 反向传输电容(Crss) | 168pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 290pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
MDF3752TH采用先进的Magnachip沟槽MOSFET技术,在导通电阻、开关性能和可靠性方面提供高性能。低RDS(ON)、低栅极电荷可在应用中提供卓越优势。
商品特性
- VDS = -40V
- ID = -36.5 A(VGS = -10 V 时)
- RDS(ON) < 17mΩ(VGS = -10V 时)
- RDS(ON) < 25mΩ(VGS = -4.5V 时)
应用领域
-逆变器-通用应用
