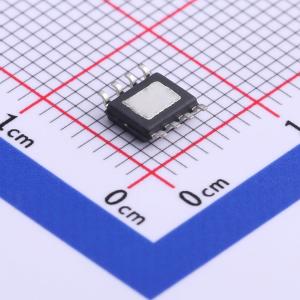

温馨提醒：图片仅供参考，商品以实物为准
AP65550SP-13
5A，18V，650KHz自适应COT降压转换器
- 描述
- AP65550是一款自适应恒定导通时间模式同步降压转换器,提供高效率、出色的瞬态响应和高直流输出精度,适用于数字电视和显示器的低压调节。该器件支持宽输入/输出电压比,具有低外部元件数量。内部专有电路使其能够采用低等效串联电阻（ESR）输出电容器,如SP-CAP或POSCAP以及超低ESR陶瓷电容器。自适应导通时间控制支持连续导通模式（CCM）和断续导通模式（DCM）之间的无缝过渡,确保轻载条件下的高效率。AP65550还具有可编程软启动、欠压锁定（UVLO）、过温保护（OTP）和过流保护（OCP）。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP65550SP-13
- 商品编号
- C526379
- 商品封装
- SO-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 765mV~6V | |
| 输出电流 | 5A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 900uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP65550是一款自适应、恒定导通时间模式的同步降压转换器，可为数字电视和显示器的低压调节提供高效率、出色的瞬态响应和高直流输出精度。 恒定导通时间控制方案可处理较宽的输入/输出电压比，并减少外部元件数量。内部专有电路使该器件能够采用低等效串联电阻（ESR）输出电容，如SP-CAP或POSCAP，以及超低ESR陶瓷电容。 自适应导通时间控制支持在较高负载条件下的连续导通模式（CCM）和较轻负载条件下的不连续导通模式（DCM）之间实现无缝转换。 DCM使AP65550在轻负载条件下保持高效率。AP65550还具备可编程软启动、欠压锁定（UVLO）、过温保护（OTP）和过流保护（OCP）功能，以保护电路。 该稳压器提供SO-8EP和U-DFN3030-10封装。
商品特性
- 固定频率模拟恒定导通时间控制
- 稳定性良好，不受输出电容ESR影响
- 负载瞬态响应快速 同步整流：65mΩ内部高端开关和36mΩ内部低端开关
- 宽输入电压范围：4.5V至18V
- 输出电压范围：0.765V至6V
- 5A连续输出电流
- 650kHz开关频率
- 内置过流限制
- 内置热关断保护
- 可编程软启动
- 预偏置启动
- 完全无铅且完全符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 游戏机
- 平板电视和显示器
- 机顶盒
- 分布式电源系统
- 家庭音频设备
- 消费电子产品
- 网络系统
- FPGA、DSP和ASIC电源
- 绿色电子产品
