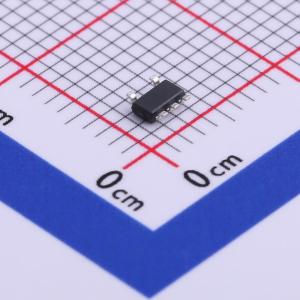

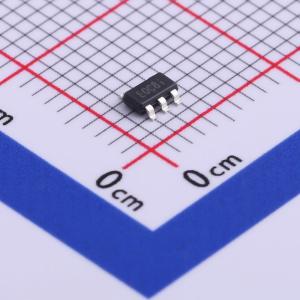

SD3361ABR
内置开关的1A LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是连续模式电感降压转换器，用于从高于 LED 电压的电压源高效驱动单个或多个串联 LED。输入电源范围为 6V 至 40V，可提供高达 1A 的外部可调输出电流，根据电源电压和外部组件，可提供高达 30 瓦的输出功率。包含输出开关和高端输出电流检测电路，使用外部电阻设置标称平均输出电流。输出电流可通过向 VSET 引脚施加外部控制信号进行调整。VSET 引脚可接受直流电压或 PWM 波形。软启动时间可通过从 VSET 引脚到地连接外部电容来增加。向 VSET 引脚施加 0.2V 或更低电压可关闭输出并使设备进入低电流待机状态。
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SD3361ABR
- 商品编号
- C521345
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 6V~40V | |
| 通道数 | 1 | |
| 输出电流 | 1A | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
一种连续模式电感降压转换器，专为从高于LED电压的电压源高效驱动单个或多个串联LED而设计。该器件的输入电源电压范围为6V至40V，可提供最高1A的外部可调输出电流。根据电源电压和外部元件的不同，其输出功率最高可达30W。 它包含输出开关和高端输出电流检测电路，该电路使用外部电阻器来设置标称平均输出电流。 通过向VSET引脚施加外部控制信号，可将输出电流调节至设定值以下。 VSET引脚可接受直流电压或PWM波形。 通过在VSET引脚与地之间连接一个外部电容器，可延长软启动时间。向VSET引脚施加0.2V或更低的电压可关闭输出，并使器件进入低电流待机状态。
商品特性
- 简单且元件数量少
- 内置40V NDMOS开关
- 1A输出电流
- 单引脚开/关和亮度控制
- 支持直流电压或PWM控制
- 软启动
- 高效率（最高达97%）
- 宽输入电压范围：6V至40V
- 输出关断功能
- LED开路保护
- LED短路保护
- 最高1MHz开关频率
- 固有LED开路保护
- 典型输出电流精度为5%
- 无铅SOT23-5和SOT89-5封装
应用领域
- 低压卤素替代LED
- 低压工业照明
- LED背侧照明
- 照明标识
