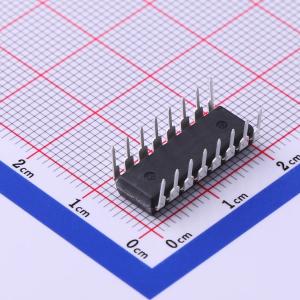

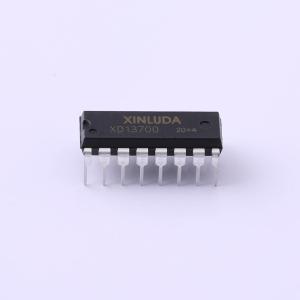

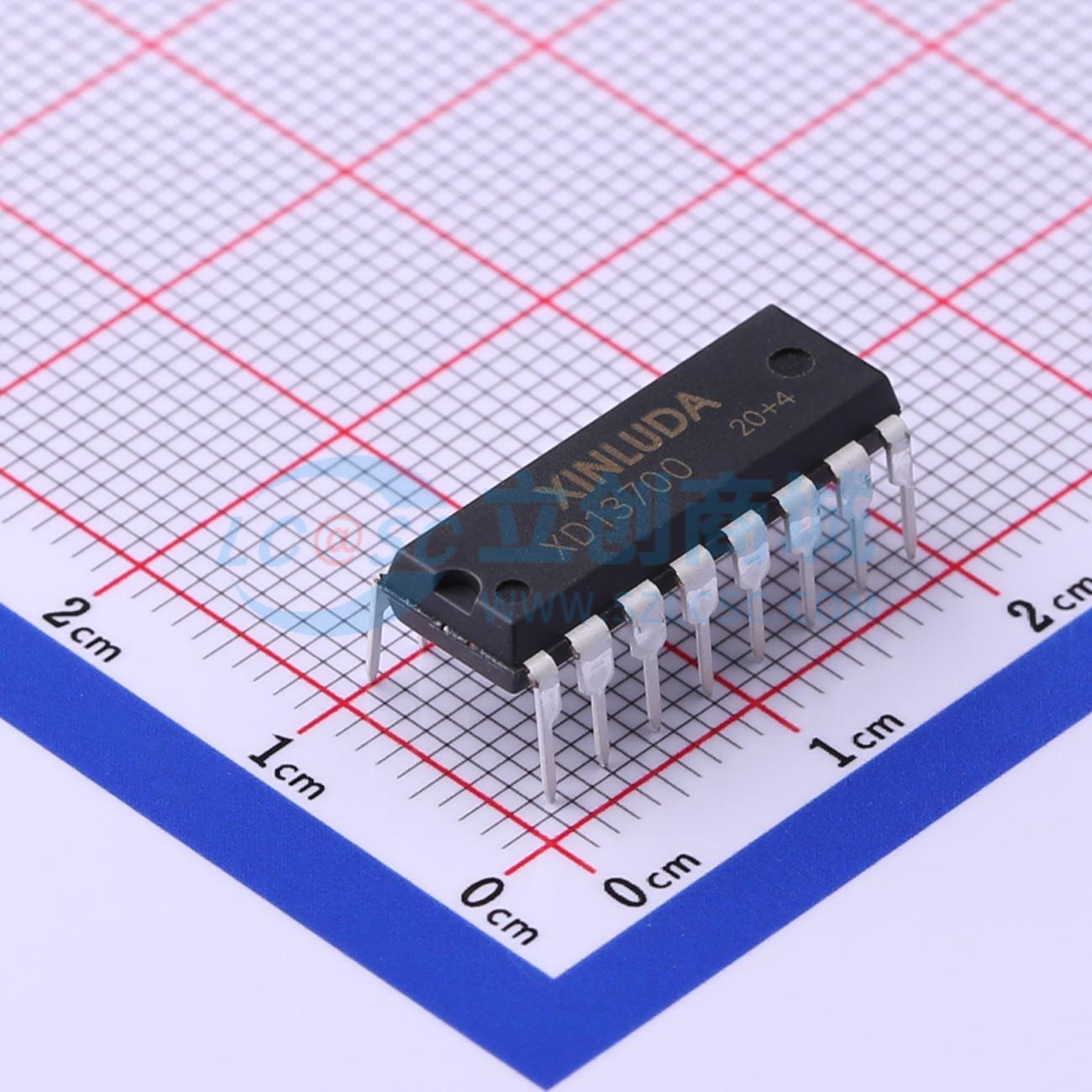

XD13700

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 线性器件 - 放大器 - 仪器、运算放大器、缓冲放大器跨导 2 电路推挽式
品牌名称: XINLUDA(信路达)
商品型号: XD13700
商品编号: C521165
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.652克(g)

商品参数

	属性	参数值
	输入失调电流(Ios)	600nA
	共模抑制比(CMRR)	110dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	2.6mA
	输出电流	20mA
	工作温度	0℃~+70℃
	单电源	9.5V~32V
	双电源(Vee~Vcc)	-16V~-4.75V；4.75V~16V

商品概述

XD/XL13700系列由两个电流控制的跨导放大器组成，每个放大器都有差分输入和推挽输出。这两个放大器共用电源，但在其他方面独立工作。输入端设有线性化二极管，以减少失真并允许更高的输入电平。这样一来，在总谐波失真（THD）为0.5%的情况下，信噪比可提高10 dB。还配备了高阻抗缓冲器，这些缓冲器专门设计用于匹配放大器的动态范围。XD/XL13700的输出缓冲器与XD/XL13600的不同之处在于，其输入偏置电流（以及输出直流电平）与IABC无关。在音频应用中，这可能使XD/XL13700的性能优于XD/XL13600。

商品特性

跨导（gm）可在6个数量级范围内调节
出色的跨导（gm）线性度
放大器之间匹配良好
线性化二极管可降低输出失真
高阻抗缓冲器
高输出信噪比

应用领域

电流控制放大器
立体声音频放大器
电流控制阻抗
电流控制滤波器
电流控制振荡器
多路复用器
定时器
采样保持电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 5 个)

个

起订量：5 个25个/管

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	36V
	轨到轨	-
	增益带宽积(GBP)	2MHz
	输入失调电压(Vos)	4mV
	压摆率(SR)	50V/us
	输入偏置电流(Ib)	8uA
