温馨提醒：图片仅供参考，商品以实物为准

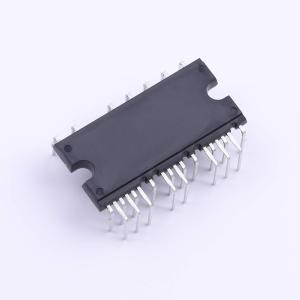

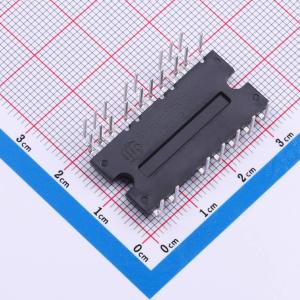

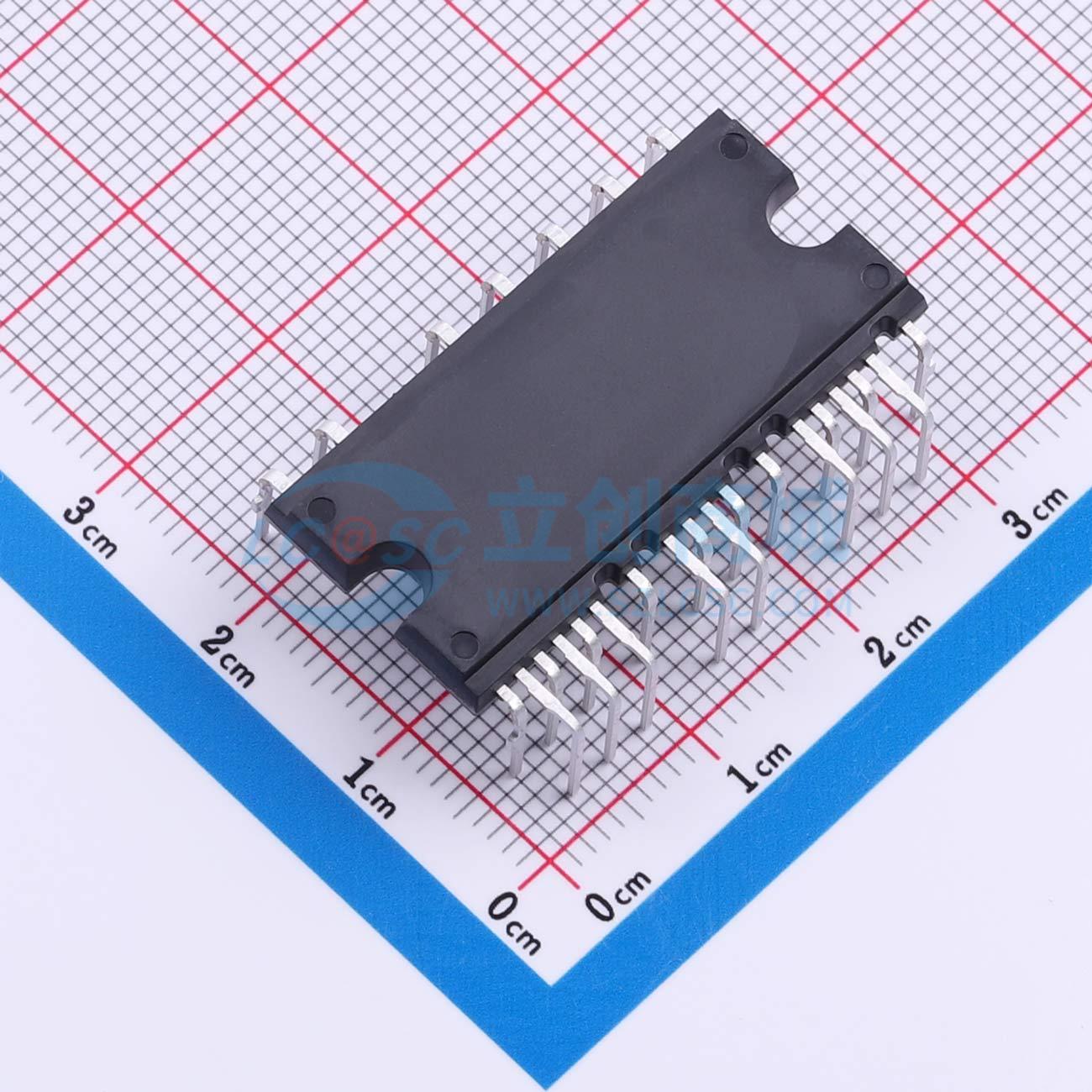

SPE06S60H-A
600V/6A 3相全桥驱动智能功率模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ·信号高电平有效，兼容3.3V和5V的MCU ·内置自举二极管 ·内置欠压保护、过流保护 ·使能关断功能 ·温度检测输出 ·绝缘耐压1500V
- 品牌名称
- SPEIPM(吉林华微斯帕克)
- 商品型号
- SPE06S60H-A
- 商品编号
- C51037307
- 商品封装
- DIP-26-FP
- 包装方式
- 管装
- 商品毛重
- 9.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | - | |
| 工作电压 | 300V~400V | |
| 高侧偏置电压(Vbs) | 13.5V~16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 20kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 15W | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -20℃~+125℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 过流保护；欠压锁定带迟滞；带使能 |
