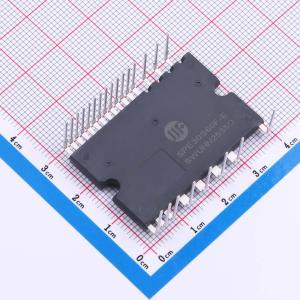

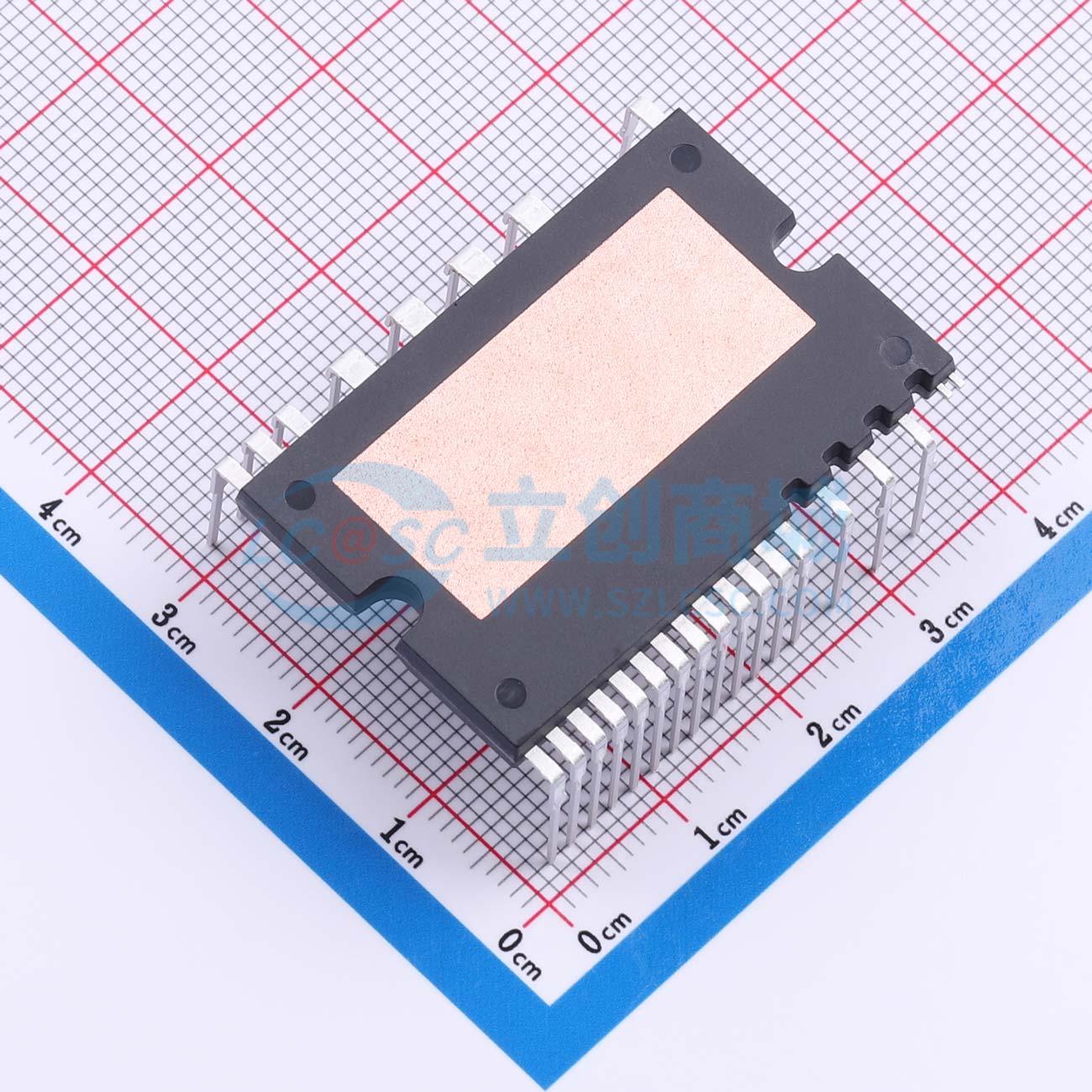

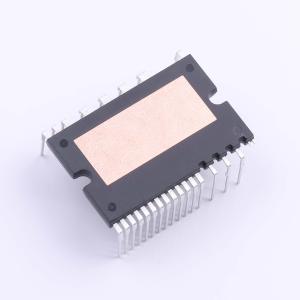

SPE30S60F-E
600V/30A三相全桥智能功率模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ·下臂IGBT发射极输出，内置自举二极管。 ·600V/30A三相逆变器，内置低损耗沟道栅-场截止型IGBT。 ·IGBT驱动：增强型输入滤波，高速600V电平转换，电源欠压保护，短路（过流）保护，过温保护和温度输出。 ·故障信号：对应于短路（过流）、过温和低侧电源欠压故障。 ·输入接口：兼容3.3V&5V输入信号，高电平有效。
- 品牌名称
- SPEIPM(吉林华微斯帕克)
- 商品型号
- SPE30S60F-E
- 商品编号
- C51037312
- 商品封装
- DIP-25-DBC
- 包装方式
- 管装
- 商品毛重
- 21.93克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 30A | |
| 工作电压 | 300V~400V | |
| 高侧偏置电压(Vbs) | 13.5V~16.5V | |
| 开关频率 | 20kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 79W | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -20℃~+125℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 过流保护；过温保护带迟滞；欠压锁定带迟滞；短路保护 |
商品特性
- 下臂IGBT发射极输出，内置自举二极管。
- 600V/30A三相逆变器，内置低损耗沟道栅-场截止型IGBT。
- IGBT驱动：增强型输入滤波，高速600V电平转换，电源欠压保护，短路（过流）保护，过温保护和温度输出。
- 故障信号：对应于短路（过流）、过温和低侧电源欠压故障。
- 输入接口：兼容3.3V和5V输入信号，高电平有效。
应用领域
- 冰箱压缩机
- 空调压缩机
- 低功率变频器
- 工业缝纫机
