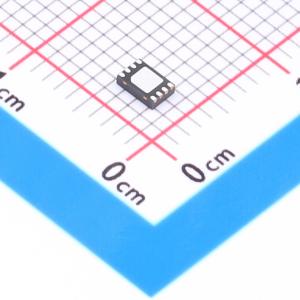

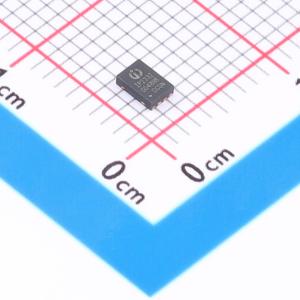

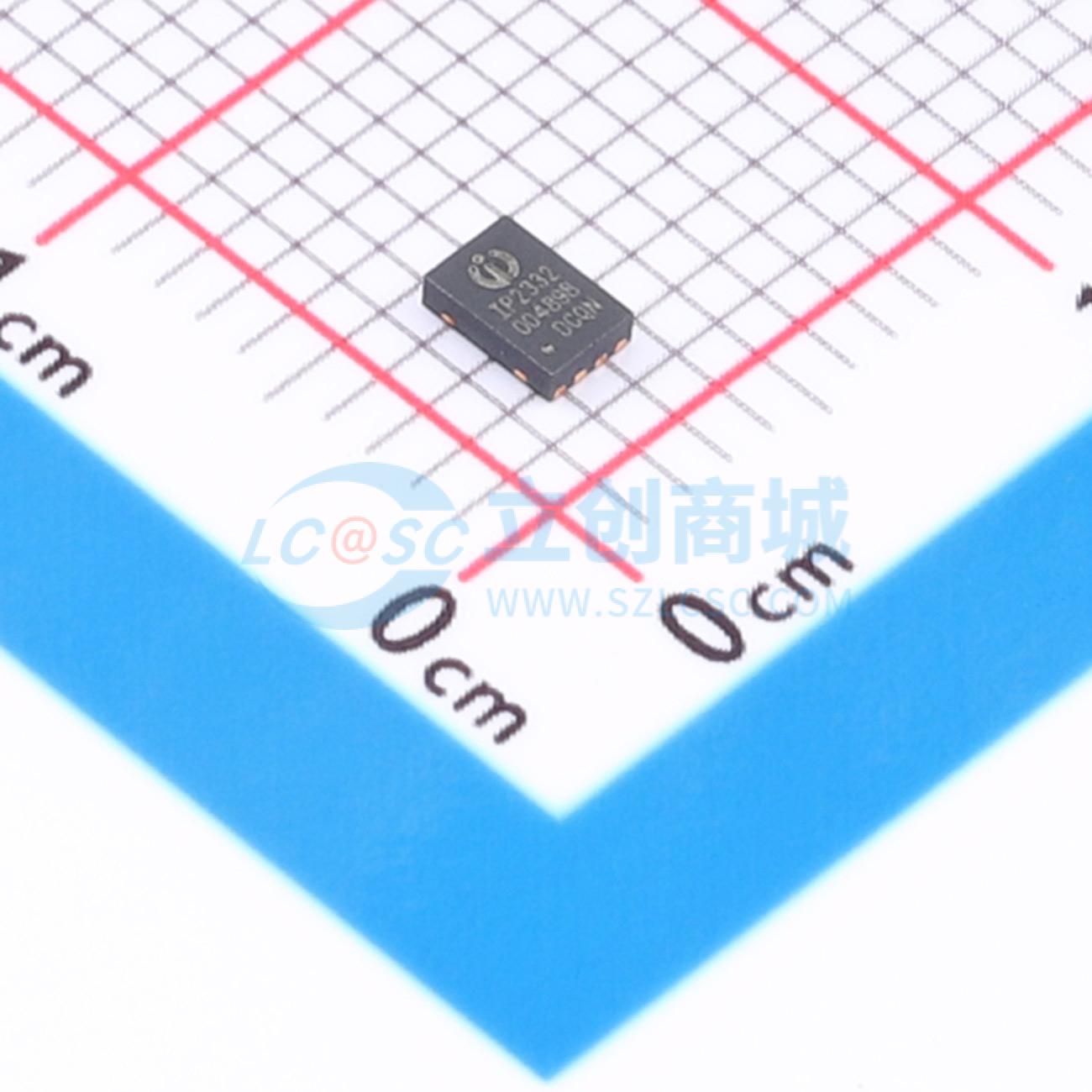

IP2332N

输入耐压的单节锂电池同步开关降压充电芯片

品牌名称: INJOINIC(英集芯)
商品型号: IP2332N
商品编号: C51038814
商品封装: DFN-8L(2x3)
包装方式: -
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~5.5V
	最大充电电流	2.4A
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	磷酸铁锂电池；锂电池
	电池节数	1

商品概述

IP2332N 是一款输入耐压 30V、支持单节锂电池同步降压充电的管理芯片。它集成功率 MOS，采用同步开关架构，所需外围器件极少，有助于减小整体方案尺寸并降低物料清单成本。其降压开关充电转换器工作频率为 500KHz，最大充电电流为 2.4A；在 5V 输入、3.7V/1A 输出条件下，转换效率可达 92%；充电电流可通过外部电阻设置。该芯片输入电压为 5V，并具备智能调节充电电流功能，以防止适配器过载。它支持两路 LED 指示灯，其中 LED1 具备恒流输出功能，无需串联限流电阻，并可定制呼吸灯效果。IP2332N 支持 NTC 功能，遵循 5 段式 NTC 充电标准，能在电池温度过低或过高时停止充电，在中低温或中高温时减小充电电流或降低充满电压。该芯片采用 DFN8L-2X3 封装。

商品特性

输入耐压 30V
同步开关降压充电
内置功率 MOS，最大 2.4A 开关充电，效率 92%
标准 4.20V 输出，其他电压需定制，支持磷酸铁锂电池，充满电压定制范围 3.5V ~ 4.4V
充电电流可通过 ISET 引脚设置
支持 NTC 保护功能
支持 2 路 LED 指示灯
LED1 支持恒流输出功能
待机低功耗，VIN=0 时电池端耗电小于 2uA
多重保护，高可靠性
输入过压、欠压和输出过充保护
NTC 监控电池温度，5 段式充电
芯片过温保护
ESD 4KV

应用领域

单节锂电池充电

数据手册PDF

放大查看下载PDF

	属性	参数值
	工作温度	0℃~+70℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	1uA
	均衡电流	-
	接口类型	-
	功能特性	-
