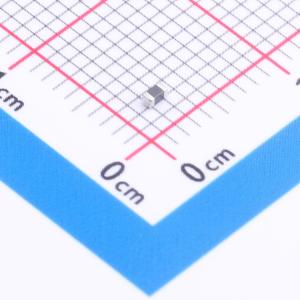

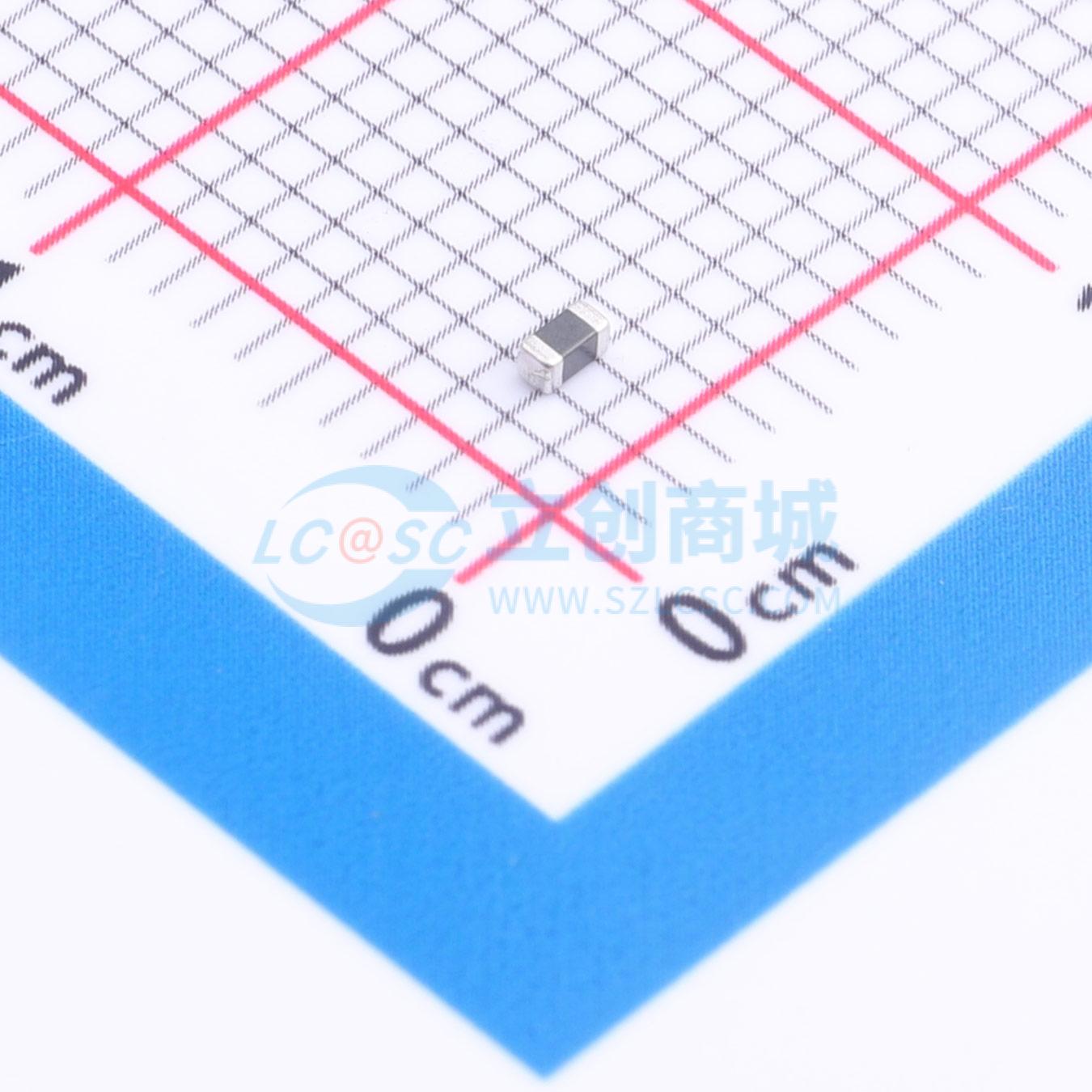

温馨提醒：图片仅供参考，商品以实物为准
JEB140RFB
双向TVS二极管用于ESD保护，适用于高频高速应用，低电容、低泄漏电流、响应快，采用表面贴装设计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- JEB140RFB是捷捷微TVS瞬态抑制二极管系列，型号详情请参考官网或联系sales@jjwdz.com确认参数。
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JEB140RFB
- 商品编号
- C51041612
- 商品封装
- SMD
- 包装方式
- -
- 商品毛重
- 0.0426克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 140V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品特性
- 适用于高频、高速应用的理想ESD保护。
- 超低电容（典型值0.2pF）。
- 快速响应时间（<1ns，典型值0.5ns）。
- 极低的泄漏电流，降低功耗。
- 双向器件，便于灵活放置。
- 表面贴装设计，节省电路板空间。
- 与标准回流安装程序兼容。
应用领域
- 高速数据端口、DVI、HDMI1.3/1.4、USB2.0/3.0、显示端口1.0/1.1、e - SATA、IEEE1394。
- 天线（手机、卫星广播、GPS等）、蓝牙、LED照明保护。
- 便携式设备、手机、PDA、数码相机、数码摄像机。
- 高速以太网、DSL调制解调器、计算机及外设、打印机端口。
- 高清电视、机顶盒、DVD播放器、音频/视频设备、多媒体播放器。
