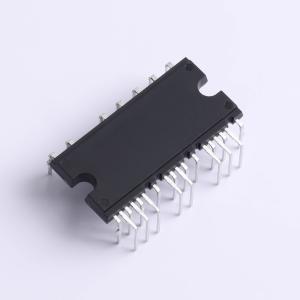

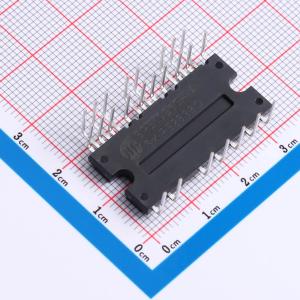

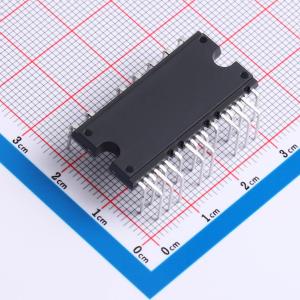

温馨提醒：图片仅供参考，商品以实物为准
SPE10S60H-A
智能功率模块，三相逆变器，内置低损耗沟道栅-场截止型IGBT，兼容MCU，内置自举二极管和保护功能，具备使能关断和恒流温度检测输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ·600V/10A三相逆变器，内置低损耗沟道栅-场截止型IGBT ·信号高电平有效，兼容3.3V和5V的MCU ·内置自举二极管 ·内置欠压保护、过流保护 ·使能关断功能 ·恒流温度检测输出
- 品牌名称
- SPEIPM(吉林华微斯帕克)
- 商品型号
- SPE10S60H-A
- 商品编号
- C51037308
- 商品封装
- DIP-26-FP
- 包装方式
- 管装
- 商品毛重
- 8.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 10A | |
| 工作电压 | 300V~400V | |
| 高侧偏置电压(Vbs) | 13.5V~16.5V | |
| 开关频率 | 20kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 26W | |
| 静态电流(Iq) | 1.5mA | |
| 工作温度 | -20℃~+125℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 过流保护；欠压锁定带迟滞；带使能 |
商品特性
- 600V/10A三相逆变器，内置低损耗沟槽栅-场截止型IGBT
- 信号高电平有效，兼容3.3V和5V的MCU
- 内置自举二极管
- 内置欠压保护，过流保护
- 使能关断功能
- 恒流温度检测输出
应用领域
- 风机
- 水泵
- 冰箱
