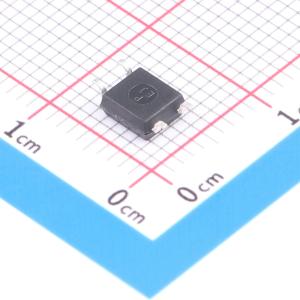

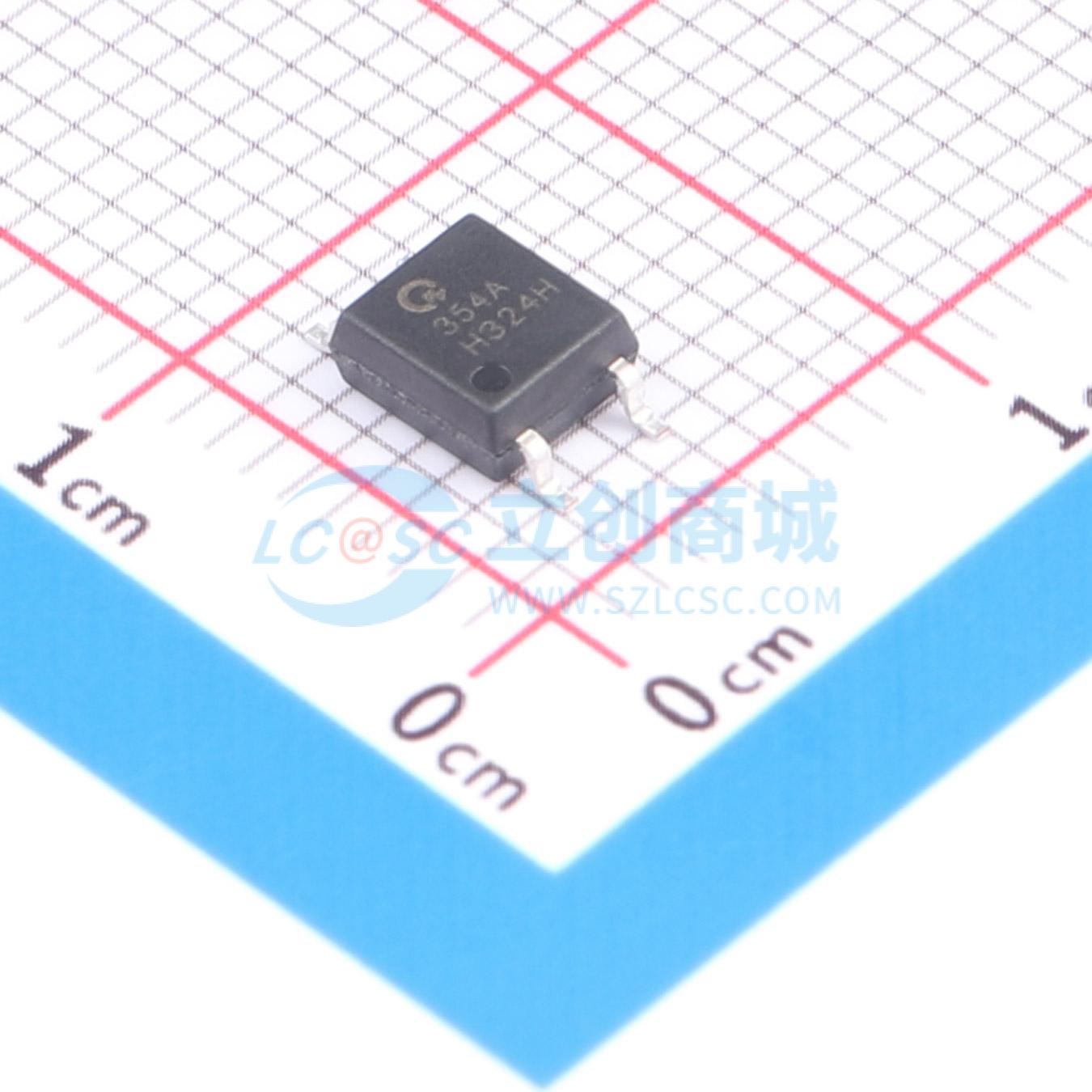

QX354A-CuH-S
AC,DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOP4封装单通道晶体管光耦，3750V隔离电压，50-150%电流传输比
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QX354A-CuH-S
- 商品编号
- C51026073
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.091026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 负载电压 | 80V | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 150% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
QX354X是一款由发光二极管和光电晶体管组成的光电耦合器，采用四引脚SOP4封装。
商品特性
- 电流转换比范围：≥20% (IF=±1mA, VCE=5V, Ta=25°C)
- 高输入-输出隔离电压 (VISO = 3750 Vrms)
- 集电极-发射极击穿电压 BVCEO ≥ 80 ~V
- 符合加强绝缘标准
- 符合安规标准：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022
应用领域
- 开关电源
- 智能电表
- 工业控制
- 测量仪器
- 家用电器
