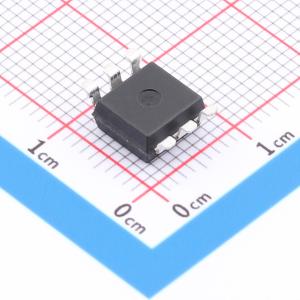

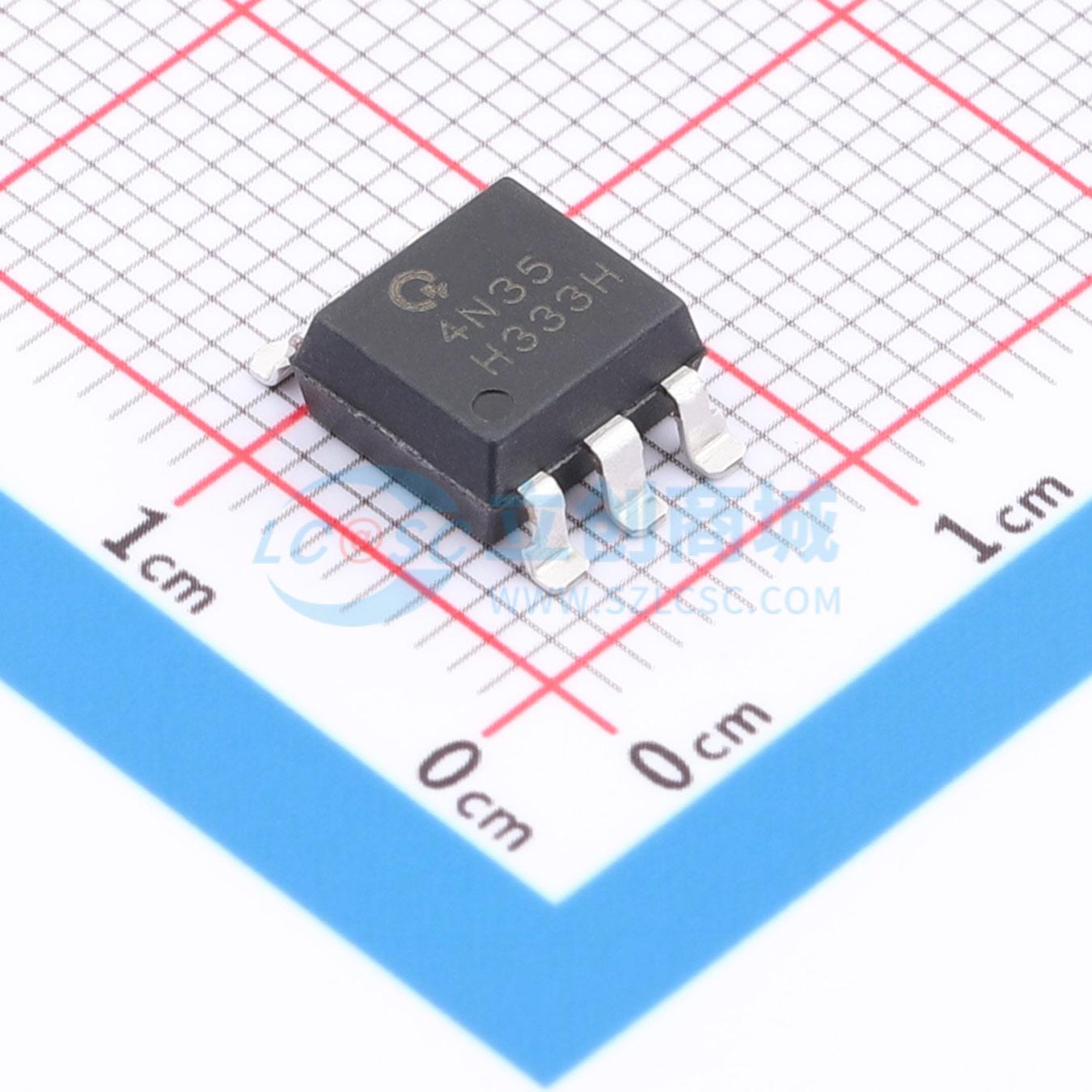

QX4N35-CuH-S
DC 5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SMD6封装单通道晶体管光耦，5000V隔离电压，电流传输比大于100%
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QX4N35-CuH-S
- 商品编号
- C51026139
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.308223克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 100mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 350mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
QX4NXX是一款由发光二极管和光电晶体管组成的光电耦合器，采用六引脚封装（DIP6、SMD6）。
商品特性
- 电流转换比范围：≥20% (IF=10mA, VCE=10V, Ta=25°C)
- 高输入-输出隔离电压 (VISO = 5000 Vrms)
- 输入-输出隔离电阻 (典型值 Riso = 10^11 Ω)
- 工作温度：-55°C ~ 100°C
- 符合加强绝缘标准
- 符合安规标准：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022
应用领域
- 电源调节器
- 数字逻辑输入
- 微处理器输入
