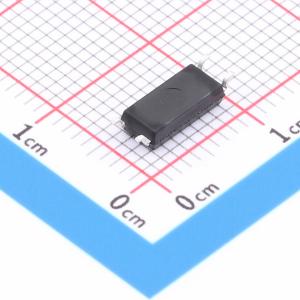

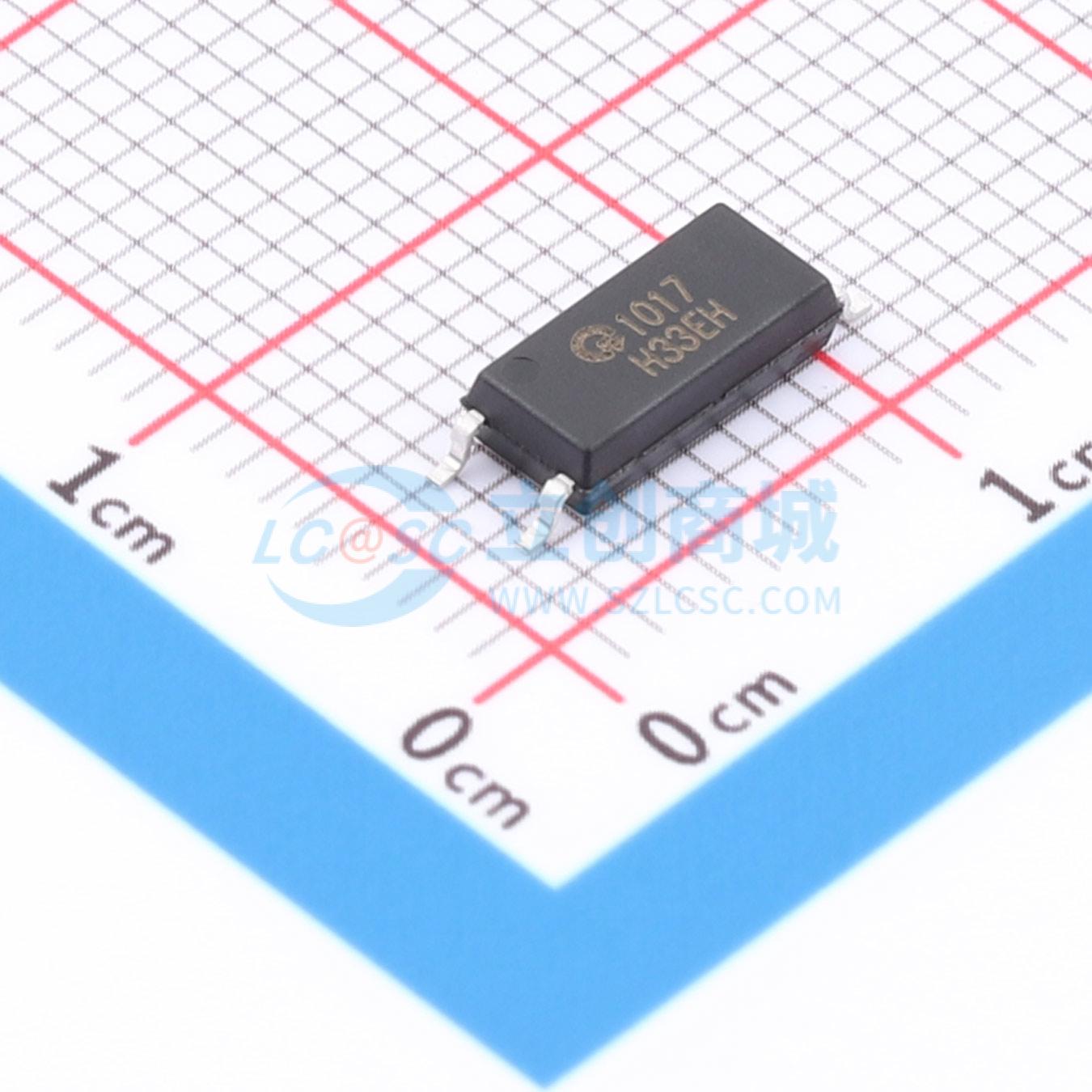

QX1017-CuH-LE
DC 5kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LSOP4封装单通道晶体管光耦，5000V隔离电压，80-160%电流传输比
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QX1017-CuH-LE
- 商品编号
- C51026131
- 商品封装
- LSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.112095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 160% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
QX101X是一款由一个GaAs发光二极管和一个NPN光电晶体管组成的光电耦合器。
商品特性
- 电流转换比(CTR)范围: ≥50% (IF=5mA, VCE=5V, Ta=25°C)
- 输入-输出隔离电压 (VISO = 5000 Vrms)
- 集电极-发射极击穿电压 BVCEO ≥ 80 V
- 工作温度： -55°C ~ 110°C
- 符合加强绝缘标准
- 符合安规标准：UL 1577、VDE DIN EN60747-5-5 (VDE 0884-5)、CQC11-471543-2022
应用领域
- 开关电源
- 智能电表
- 工业控制
- 测量仪器
- 办公设备
