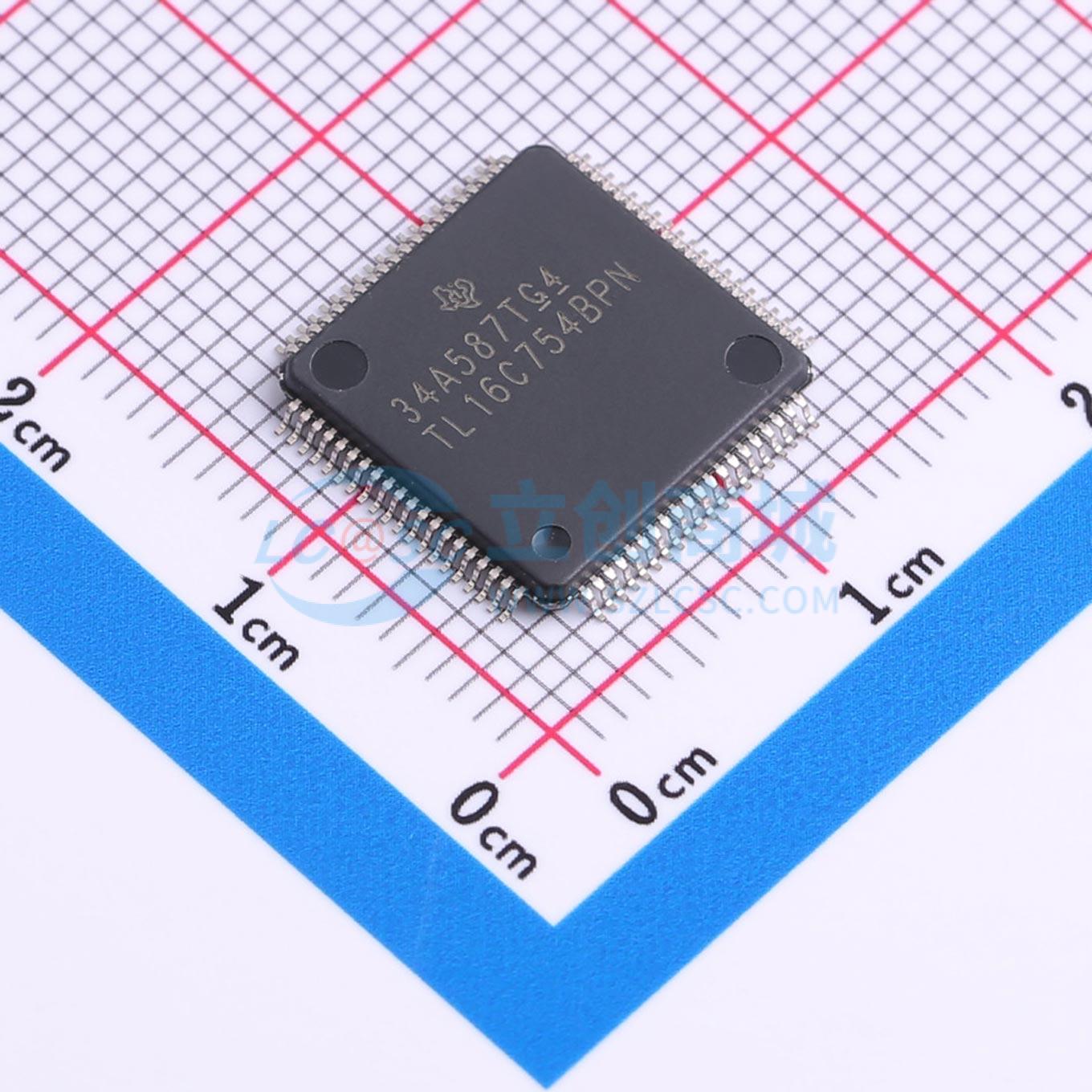

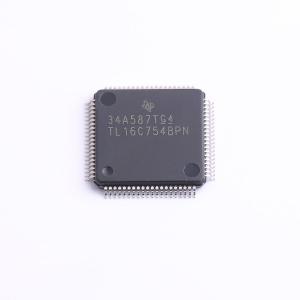

TL16C754BPNR

TL16C754B 是一款具有 64 字节 FIFO、自动硬件/软件流控制以及高达 3 Mbps 数据传输速率的四通道通用异步收发器（UART）。TL16C754B 提供了增强功能。它有一个传输控制寄存器（TCR），用于存储接收 FIFO 阈值电平，以便在硬件和软件流控制期间开始/停止传输。通过 FIFO RDY 寄存器，软件可以在一次访问中获取所有四个端口的 TXRDY/RXRDY 状态。片上状态寄存器为用户提供错误指示、操作状态和调制解调器接口控制。系统中断可以根据用户需求进行定制。内部回环功能允许进行板载诊断。

该 UART 通过 TX 信号发送从外围 8 位总线接收到的数据，并通过 RX 信号接收字符。字符可以被编程为 5、6、7 或 8 位。UART 具有 64 字节的接收 FIFO 和发送 FIFO，并且可以被编程为在不同的触发级别中断。UART 根据可编程除数和输入时钟生成所需的波特率。它可以发送偶校验、奇校验或无校验，并且可以发送 1、1.5 或 2 个停止位。接收器可以检测断开、空闲或帧错误、FIFO 溢出和奇偶校验错误。发送器可以检测 FIFO 下溢。UART 还包含一个用于调制解调器控制操作的软件接口，以及软件流控和硬件流控功能。

TL16C754B 采用 80 引脚 TQFP 和 68 引脚 PLCC 封装。
