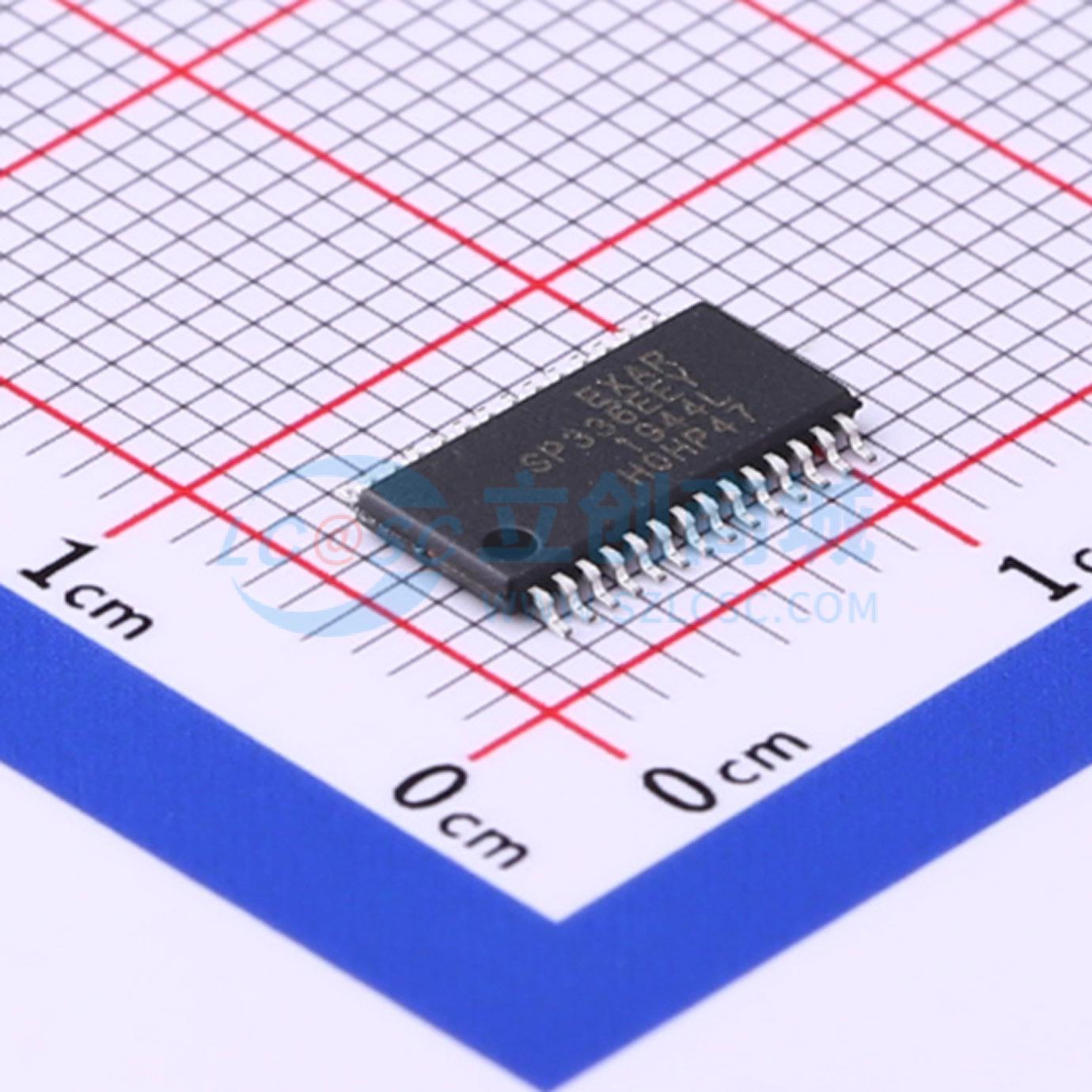

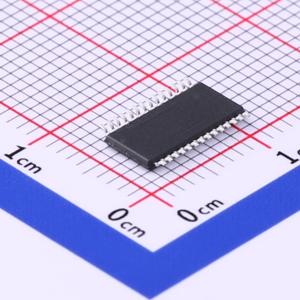

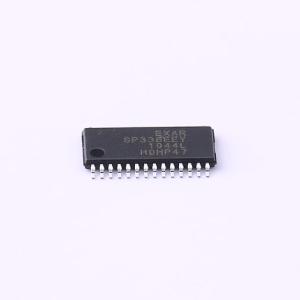

SP336EEY-L/TR

SP336E 是一款单片串行多收发器设备，包含 RS - 232 和 RS - 485/RS422 线路驱动器及接收器。SP336E 的配置可重新设置为八种工作模式，包括仅 RS - 232（4 发送/4 接收）、仅 RS - 485/RS - 422（2 发送/2 接收）全双工或半双工、两种 RS232/RS - 485 混合模式、两种关断模式和一种诊断回环模式。通过改变三个 MODE 引脚的逻辑状态，可随时选择工作模式。该设备可实现双模式串行端口、混合模式端口或作为接口信号转换器。电荷泵可通过 3.3V 或 5V 单电源提供真正的 RS - 232 驱动器输出电压。SP336E 的电荷泵仅需四个 0.1μF 电容。压摆率控制引脚可将驱动器输出配置为高速数据速率或压摆控制数据速率。压摆控制输出可最大程度减少长电缆或未端接电缆上的反射和振铃问题。所有 RS - 485 接收器或收发器均具有高阻抗特性，允许在共享总线上连接多达 256 个收发器。当配置为 RS - 485/RS - 422 模式时，每个驱动器可单独启用或置于三态，便于在共享总线或双向通信中使用。所有接收器均具备先进的故障安全保护功能，可防止输入未连接时出现振荡。在 RS - 232 模式下，每个接收器输入均有一个 5k 欧姆的下拉电阻接地。如果输入处于浮空、短路或开路但已端接状态，差分接收器将默认输出逻辑 1。所有驱动器输出和接收器输入均具备高达 ±15,000 伏的 ESD 保护。

• 3.3V 或 5V 单电源供电
• 强大的 ±15KV ESD 保护（IEC 61000 - 4 - 2 气隙）
• 软件可选模式
• 多达 4 个驱动器、4 个接收器（RS - 232/V.28）
• 多达 2 个驱动器、2 个接收器（RS - 485/RS - 422）
• 全双工或半双工配置
• 1/8 单位负载，总线上最多可连接 256 个接收器
• RS - 232/RS - 485 混合模式
• 引脚可编程压摆率，降低 EMI
• RS - 485 开路、短路或端接线路的先进故障安全功能
• 诊断回环功能
• 28 引脚 SOIC 或 TSSOP 封装

• 工厂自动化设备
• 安全网络
• 工业/过程控制网络
• 销售点设备
• 游戏机
• 串行协议转换器（如 RS - 232 转 RS - 485/RS - 422）
• 嵌入式工业 PC
• 建筑环境控制系统（如 HVAC）
• 电缆中继器/端口扩展器/集线器
