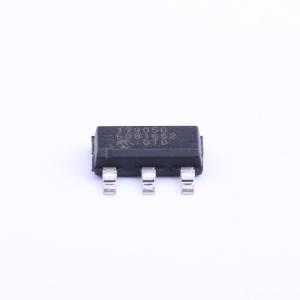

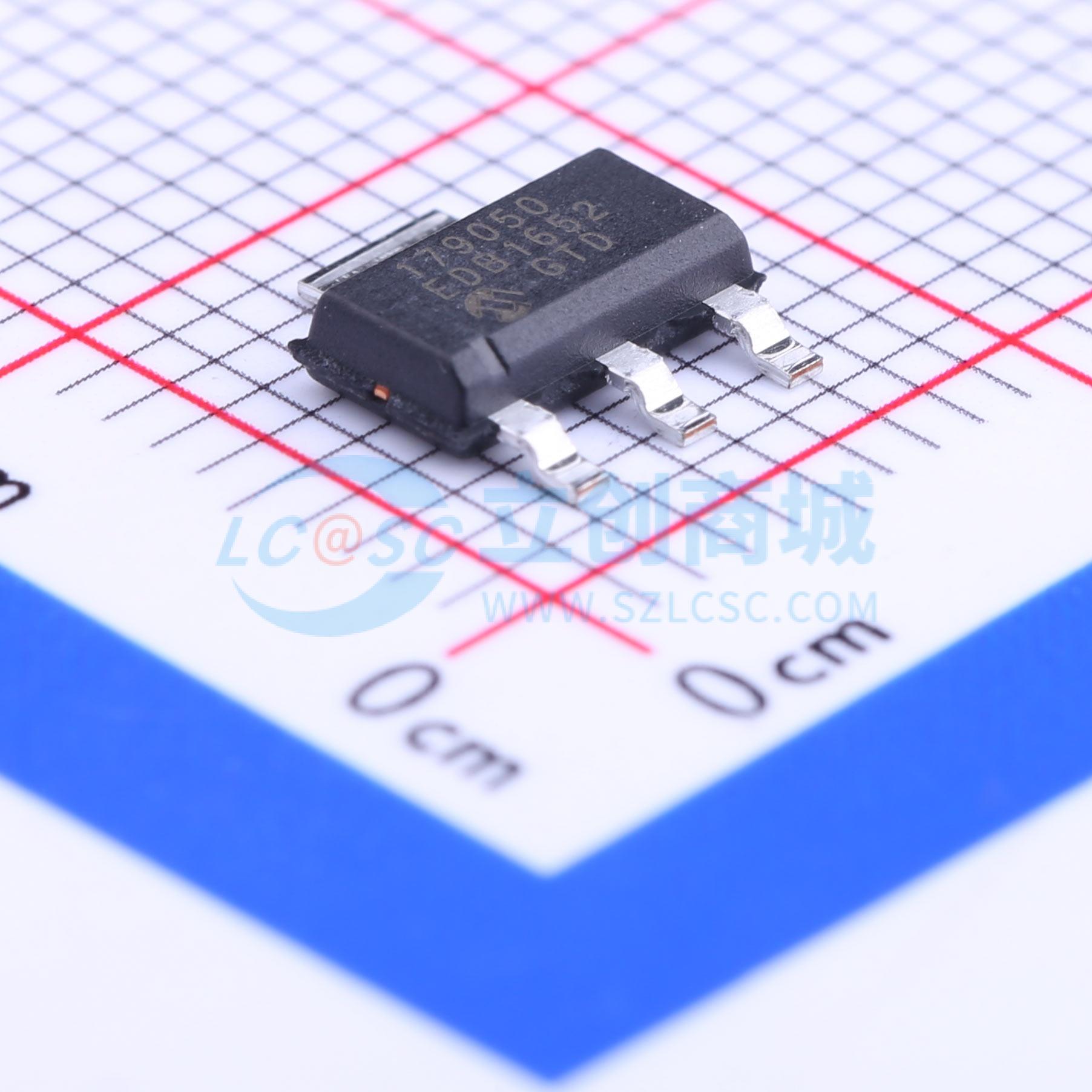

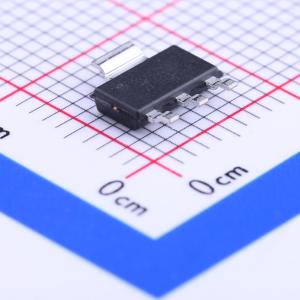

MCP1790-5002E/DB

MCP1790/MCP1791系列稳压器提供高达70mA的输出电流。工作时的输入电压范围规定为6.0V至30V连续值，48V绝对最大值，使得该器件成为汽车和商业12/24V直流系统的理想选择。 MCP1790/MCP1791具有高达±0.2%（典型值）的输出电压负载稳定度和±0.0002%/V（典型值）的优异线性稳定度。稳压器的输出可稳定工作在使用陶瓷电容、钽电容和电解电容的条件下。MCP1790/MCP1791稳压器同时具有热保护和短路保护功能。 MCP1790是MCP1790/MCP1791系列的3引脚版本。MCP1791是5引脚版本，提供关断输入信号和电压正常指示输出信号。 该稳压器特别设计成可工作于汽车环境，能够适应+48V（43.5V±10%）甩负载瞬态和双电池跳变条件。该器件设计成可满足汽车工业中严格的静态电流要求，并且也适合商业低电压火警报警／监测器系统，其使用24V直流电压给楼宇的报警器供电。器件采用CMOS工艺，其极低的地电流110μA（典型值），与类似的双极型器件相比，将为最终用户节省更多成本。通常楼宇中使用成百上千的24V供电的火警和烟雾监测器，该器件与双极型稳压器相比，可显著地节省能源消耗和减小走线的线径。

• 甩负载保护，能经受30秒重复率且持续时间为180ms的48V（43.5V±10%）电压（施加FORD测脉冲G）
• 宽稳态电源电压：6.0V - 30.0V
• 扩展级结温范围：-40至+125°C
• 固定输出电压：3.0V、3.3V和5.0V
• 低静态电流：70μA (典型值)
• 低关断静态电流：10μA (典型值)
• 在整个温度范围内输出电压容差为±2.5%，+125°C结温下最大输出电流为70mA
• 最大连续输入电压为30V
• 内部过载热保护：+157°C（典型值）结温
• 内部短路电流限制：+5V选项下120mA（典型值）
• 短路电流折回
• 关断输入选项（MCP1791）
• 电压正常指示输出选项（MCP1791）
• 高PSRR: -90dB@100Hz (典型值)
• 稳定工作于1μF至1000μF钽电容和电解电容
• 稳定工作于4.7μF至1000μF陶瓷电容

• 低电压A/C供电（24VAC）的火警报警器、CO₂传感器和HVAC控制
• 汽车电子
• 汽车配件电源适配器
• 电子温度控制
• 单片机电源
