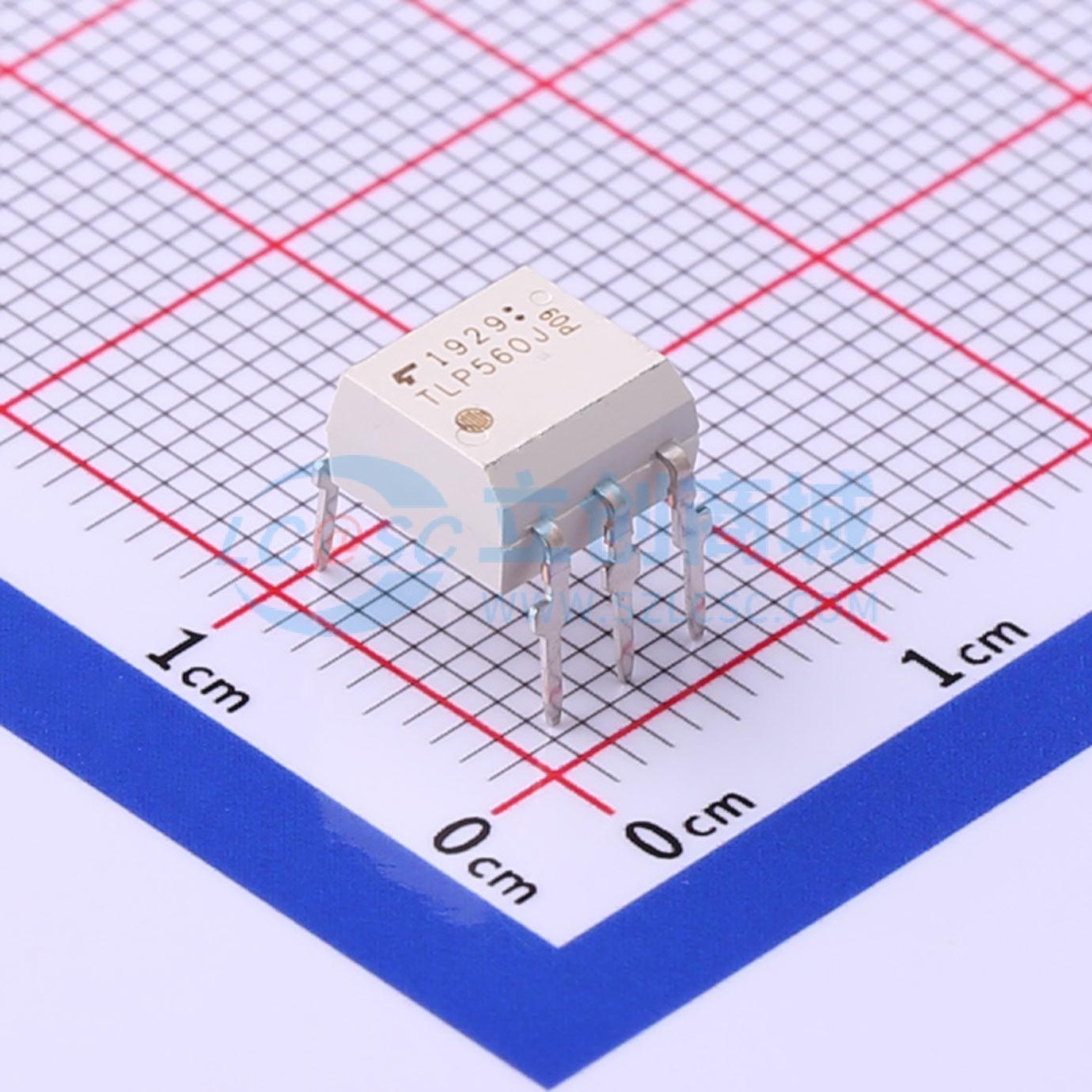

TLP560J(C,F)实物图

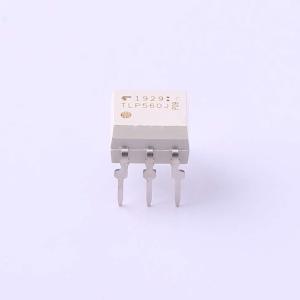

  • TLP560J(C,F)商品缩略图

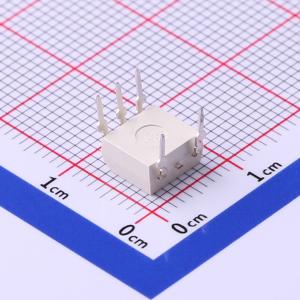

  • TLP560J(C,F)商品缩略图
  • TLP560J(C,F)商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TLP560J(C,F)

双向可控硅 无过零电路 1通道

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
由一个光控三端双向可控硅与红外发光二极管光耦合,采用六引脚塑料DIP封装。
品牌名称
TOSHIBA(东芝)
商品型号
TLP560J(C,F)
商品编号
C516862
商品封装
DIP-6​
包装方式
管装
商品毛重
0.755克(g)

商品参数

属性参数值
商品目录可控硅输出光耦
可控硅类型双向可控硅
过零功能
正向压降(Vf)1.15V
输出电流(It(rms))100mA
隔离电压(Vrms)2.5kV
属性参数值
正向电流20mA
负载电压600V
静态dv/dt500V/us
通道数1
工作温度-40℃~+100℃

商品概述

东芝TLP560J由一个光电三端双向可控硅与一个红外发射二极管在六引脚塑料DIP封装中光学耦合组成。它具有最小600V的关断状态峰值电压、最大100mA的导通电流以及最小2500Vrms的隔离电压。该器件根据UL 1577,文件编号E67349获得UL认证,并且根据CSA组件接受服务编号5A,文件编号E67349获得cUL认证。它还根据EN 60747-5-5获得了VDE批准。对于VDE批准,应指定选项(D4)。该器件的重量为0.39g(典型值)。
