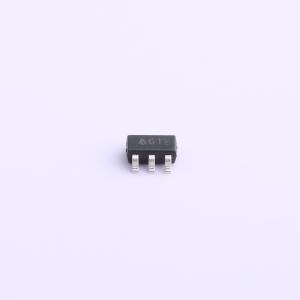

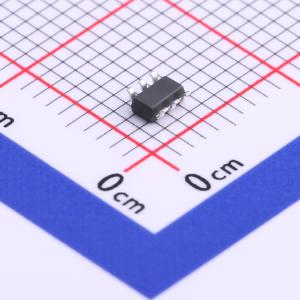

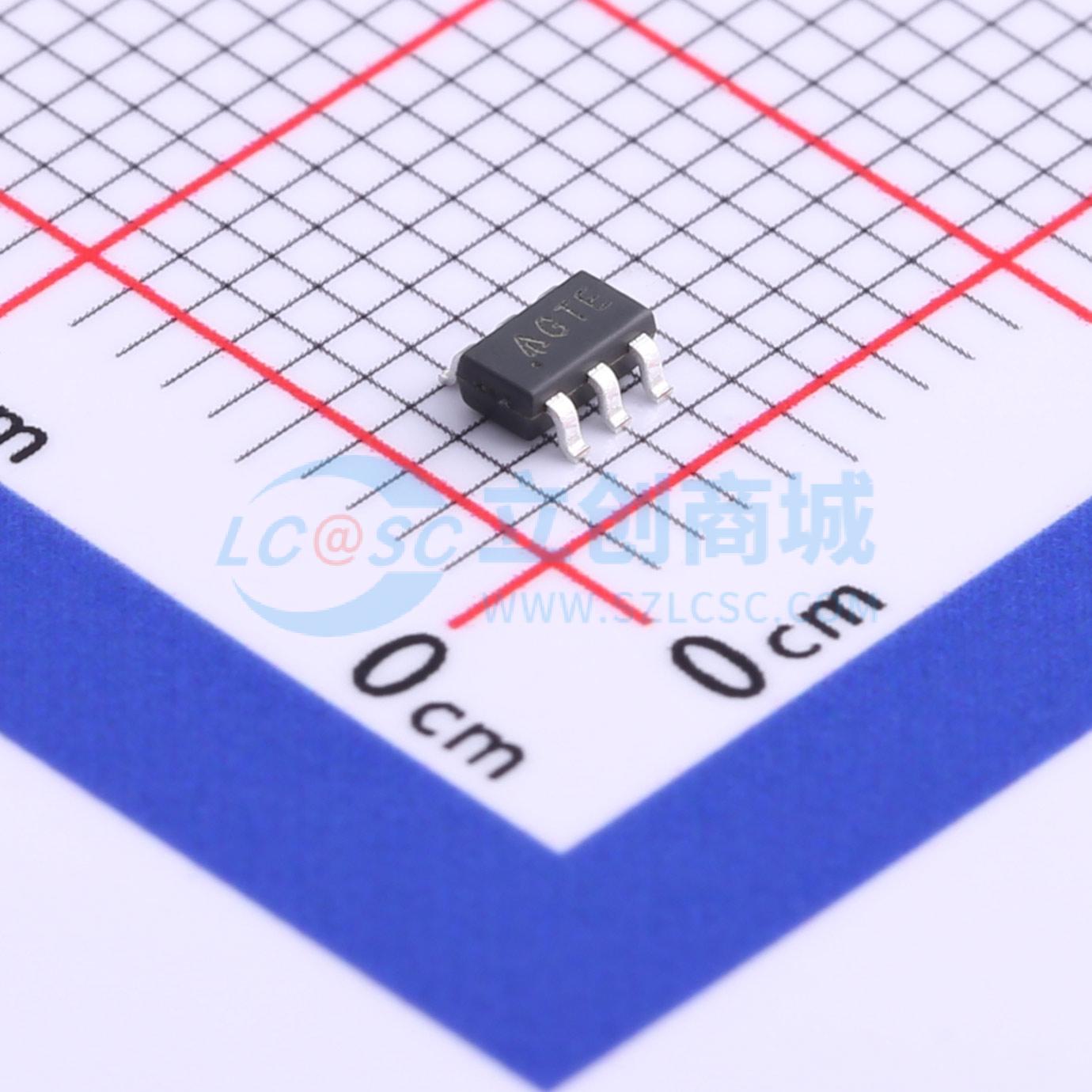

AP3302K6TR-G1
准谐振PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP3302是一款峰值电流控制的准谐振（QR）PWM控制器，专为高性能、低待机功耗和高性价比的离线反激式转换器而优化。在空载或轻载情况下，该IC将进入间歇模式，以最小化待机功耗
- 品牌名称
- DIODES(美台)
- 商品型号
- AP3302K6TR-G1
- 商品编号
- C516592
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~28V | |
| 开关频率 | 120kHz | |
| 拓扑结构 | 反激式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 工作模式 | QR | |
| 反馈方式 | 副边反馈 |
商品概述
AP3302是一款峰值电流控制的准谐振（QR）PWM控制器，专为高性能、低待机功耗和高性价比的离线反激式转换器而优化。 在空载或轻载情况下，该IC将进入突发模式，以最小化待机功耗。最低开关频率（约22kHz）已设定，以避免产生可听噪声。当负载增加时，IC将进入具有频率折返功能的谷底锁定QR模式，以提高系统效率和EMI性能。最高开关频率（约120kHz）已设定，用于钳位QR频率，以降低开关功率损耗。此外，内置了频率抖动功能，以减少EMI辐射。 内部分段线性线路补偿可确保在整个通用线路电压范围内实现恒定的输出功率限制。 该IC具备全面的保护功能，如欠压保护、逐周期电流限制（OCP）、VCC过压保护（VOVP）、次级侧输出过压保护（SOVP）和欠压保护（SUVP）、内部过温保护（OTP）、过载保护（OLP）以及引脚故障保护。
商品特性
- 极低的启动电流
- 在所有线路和负载条件下具有谷底锁定功能的准谐振操作
- 无音频噪声的准谐振控制
- 启动过程中的软启动
- 频率折返以实现高平均效率
- 恒定过流保护
- 带FOCP的次级绕组短路保护
- 用于降低EMI的频率抖动
- VCC维持模式
- 实用的引脚故障保护：SENSE引脚浮空、FB/光耦开路/短路
- 全面的系统保护功能：VCC过压保护（VOVP）、过载保护（OLP）、欠压保护（BNO）
- 次级侧过压保护（SOVP）和欠压保护（SUVP）
- SOT26小型封装
- 完全无铅且完全符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 开关型AC-DC适配器/充电器
- ATX/BTX辅助电源
- 机顶盒（STB）电源
- 开放式开关电源
