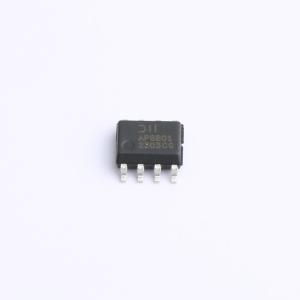

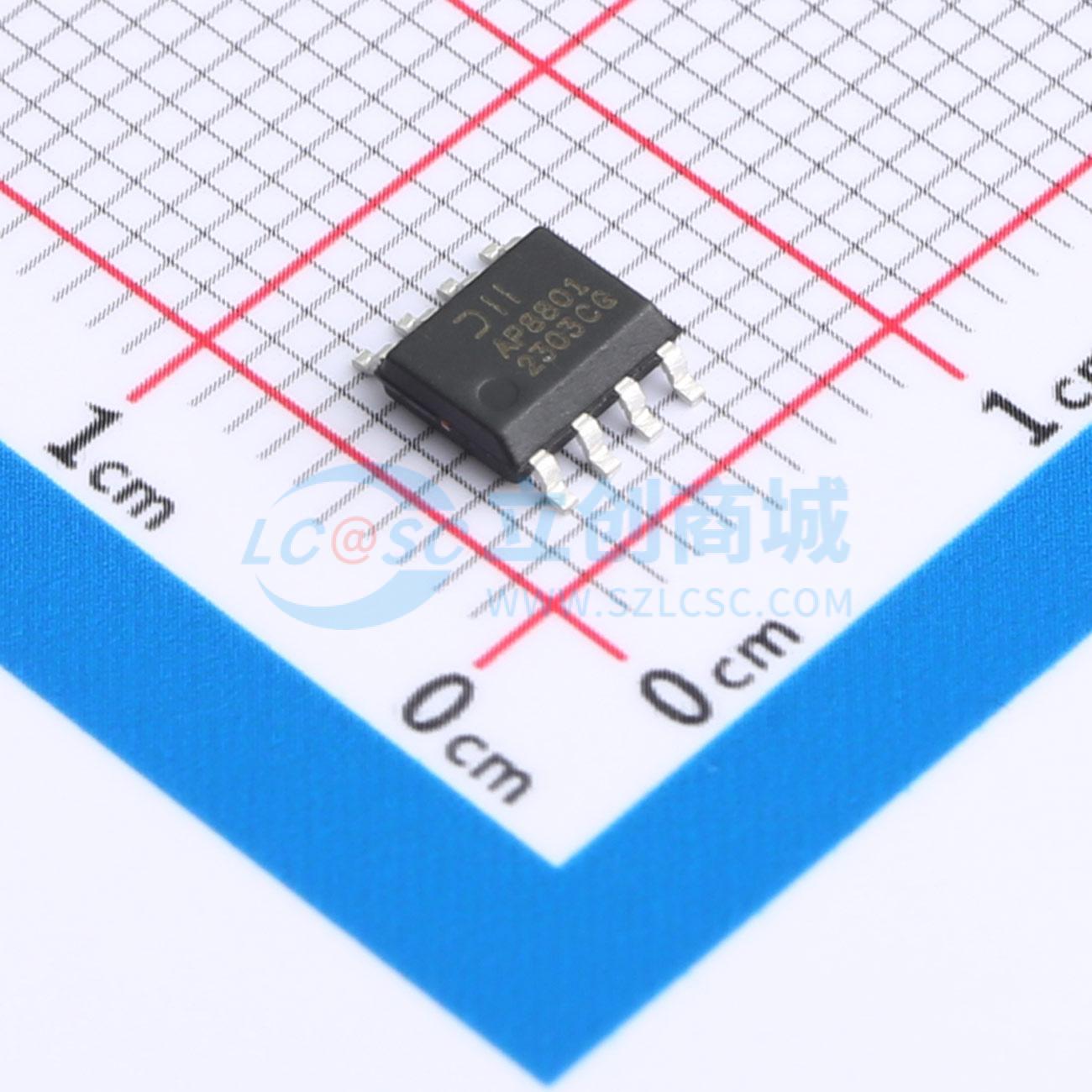

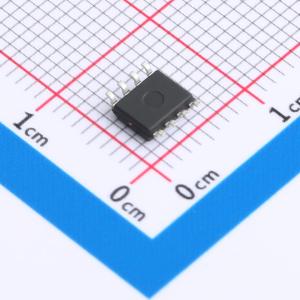

AP8801SG-13
500mA LED降压转换器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于驱动LED的降压型DC/DC转换器，可从8V至48V的电压源串联驱动多达十三个LED。串联连接的LED可提供相同的LED电流，实现均匀亮度，无需镇流电阻。开关频率高达700kHz，允许使用小尺寸外部组件，从而最小化所需的PCB面积。最大输出电流通过连接在VIN和SET输入引脚之间的外部电阻设置。通过在CTRL输入引脚施加直流电压或PWM信号实现调光。CTRL输入电压为0.2V或更低时，关闭SW输出并使设备进入低电流待机状态。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP8801SG-13
- 商品编号
- C516597
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~48V | |
| 开关频率 | 625kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 500mA | |
| 调光 | PWM；模拟 | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+105℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
AP8801是一款降压DC/DC转换器，设计用于以恒定电流驱动LED。该器件可以从8V到48V的电压源串联驱动最多十三个LED，具体取决于LED的正向电压。LED的串联连接提供了相同的LED电流，从而实现了均匀的亮度，并消除了对镇流电阻的需求。AP8801的开关频率高达700kHz。这允许使用小尺寸的外部组件，从而最小化所需的PCB面积。AP8801的最大输出电流通过连接在VIN和SET输入引脚之间的外部电阻设置。调光可以通过在CTRL输入引脚上施加直流电压或PWM信号来实现。当CTRL上的输入电压为0.2V或更低时，SW输出将被关闭，器件进入低电流待机状态。
应用领域
- 商用及工业照明
- 小型LCD面板背光
- 家电内部照明
- 建筑细节照明
