PST4056H

PST4056H是一款输入耐压高达30V，具有电源OVP功能的1A单节锂离子电池线性充电器，其采用了恒定电流/恒定电压的充电模式。PST4056H的CE、TEMP、CHRG、STDBY端口的耐压最高也可达到30V。 PST4056H采用了内部PMOSFET架构，加防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自适应调节，以便在大功率操作或高环境温度条件下对芯片充电电流加以限制。充满截止电压可分为两档：4.2V，4.35V。而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，PST4056H将自动终止充电循环。当输入电压掉电后，PST4056H自动进入一个低电流状态，将电池漏电流降至0.1uA以下。PST4056H的其他特点包括电池温度检测、CE使能端输入控制、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。PST4056H采用底部带有散热片的ESOP8/DFN2*2.8两种封装形式。PST4056H可以用于USB电源和适配器电源。

• 输入电源端口最高耐压可达30V
• 输入电源电压6.9V时芯片OVP
• 高达1000mA的可编程充电电流
• 恒定电流/恒定电压操作，有温度自适应可实现充电速率最大化
• 精度达到±1%的预设充电电压
• 自动再充电
• 充电状态双输出、无电池和故障状态显示
• C/10充电终止
• 2.9V涓流充电
• 软启动限制了浪涌电流
• 电池温度监测功能

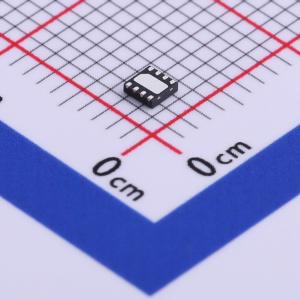

• 采用8引脚ESOP和DFN2*2封装

• 电子烟、PAD、数码相机
• GPS便携式设备、各种充电器
