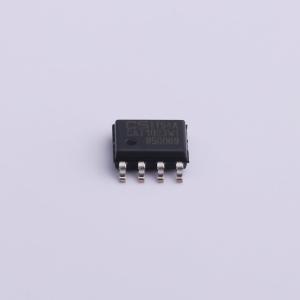

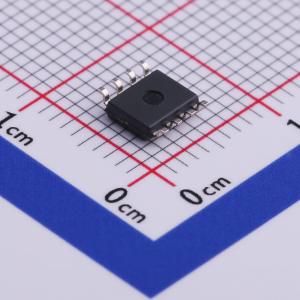

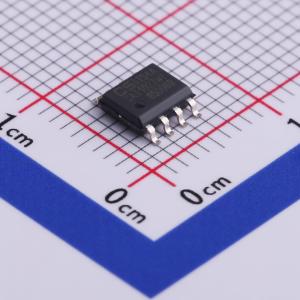

温馨提醒：图片仅供参考，商品以实物为准

CAT1023WI-30-GT3

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CAT1023 是一款用于基于微控制器的系统的完整内存和监督方案。EEPROM 串行 2-Kb CPU 监督器和系统电源监督器带有欠电压保护，采用低功耗 CMOS 工艺进行集成。内存接口通过 400 kHz I?C 总线实现。CAT1023 提供精确的 VCC 感应电路和两个开漏输出：一个 (RESET) 驱动高电平，一个 (RESET) 在 VCC 降至重置阈值电压之下时驱动低电平。如果 WP 联接逻辑高电平，写操作则禁用。该监督器具有一个 1.6 秒监督计时器电路，如果软件或硬件故障暂停或“挂起”系统，则将系统重置为某个已知状态。CAT1023 具有一个单独的监督计时器中断输入引脚，WDI。该电源监控电路保护内存和系统控制器，并在电源通电/关断期间以及针对欠电压情况对其进行重置。五个重置阈值电压支持 5.0 V、3.3 V 和 3.0 V 系统。如果电源电压超出容差范围，重置信号则变为有效状态，阻止系统微控制器、ASIC 或外围设备运行。重置信号通常在电源电压超过重置阈值水平 200 ms 之后变为无效状态。通过有效高电平和低电平重置信号连接微控制器和其他集成电路非常简单。另外，重置引脚或单独的输入 MR 可用作按钮手动重置能力的输入。该片上 2-Kb EEPROM 内存具有 16 字节页。另外，硬件数据保护由 VCC 感应电路提供，在 VCC 降至重置阈值以下或 VCC 在通电期间尚未达到重置阈值之前阻止写入内存。可采用 8 引脚 DIP、8 引脚 SOIC、8 引脚 TSSOP、8 引脚 TDFN 和 8 引脚 MSOP。TDFN 封装厚度最大为 0.8mm。
品牌名称: onsemi(安森美)
商品型号: CAT1023WI-30-GT3
商品编号: C516102
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.206克(g)

商品参数

参数完善中

商品概述

CAT1021、CAT1022和CAT1023是基于微控制器的系统的完整存储器和监视解决方案。一个2k位I²C EEPROM存储器和一个具有欠压保护的系统电源监视器集成在低功耗CMOS技术中。存储器接口通过400 kHz I²C总线。

CAT1021和CAT1023提供一个精确的VCC感应电路和两个开漏输出：一个（RESET）驱动高电平，另一个（RESET）驱动低电平，只要VCC低于复位阈值电压。CAT1022只有RESET输出，没有写保护输入。CAT1021还有一个写保护输入（WP）。如果WP连接到逻辑高电平，则禁用写操作。

所有监视器都具有1.6秒看门狗定时器电路，如果软件或硬件故障导致系统停止或“挂起”，则将系统复位到已知状态。对于CAT1021和CAT1022，看门狗定时器监视SDA信号。CAT1023具有单独的看门狗定时器中断输入引脚WDI。

电源监视器和复位电路在电源开启/关闭期间以及在欠压条件下保护存储器和系统控制器。五个复位阈值电压支持5 V、3.3 V和3 V系统。如果电源电压超出容差范围，复位信号将变为活动状态，从而防止系统微控制器、ASIC或外设运行。复位信号通常在电源电压超过复位阈值电平后200 ms变为非活动状态。由于同时具有高电平和低电平复位信号，因此与微控制器和其他IC的接口简单。此外，RESET引脚或单独的输入MR可以用作用于手动复位功能的按钮输入。

片上的2k位EEPROM存储器具有16字节页。此外，硬件数据保护由VCC感应电路提供，该电路可在VCC低于复位阈值时或在电源开启期间VCC达到复位阈值时防止写入存储器。

可用封装包括表面贴装8引脚SOIC、8引脚TSSOP、8引脚TDFN和8引脚MSOP封装。TDFN封装的厚度最大为0.8 mm。TDFN封装的引脚间距选项为3 x 3 mm。

应用领域

微控制器系统中的内存和监控解决方案
5 V, 3.3 V 和 3 V 系统的电源电压监控
系统电源监控，防止上电/掉电和欠压条件下的数据损坏
手动复位输入
写保护输入 (CAT1021)
适用于工业和扩展温度范围
8-pin SOIC, TSSOP, MSOP 或 TDFN (3 x 3 mm) 封装
