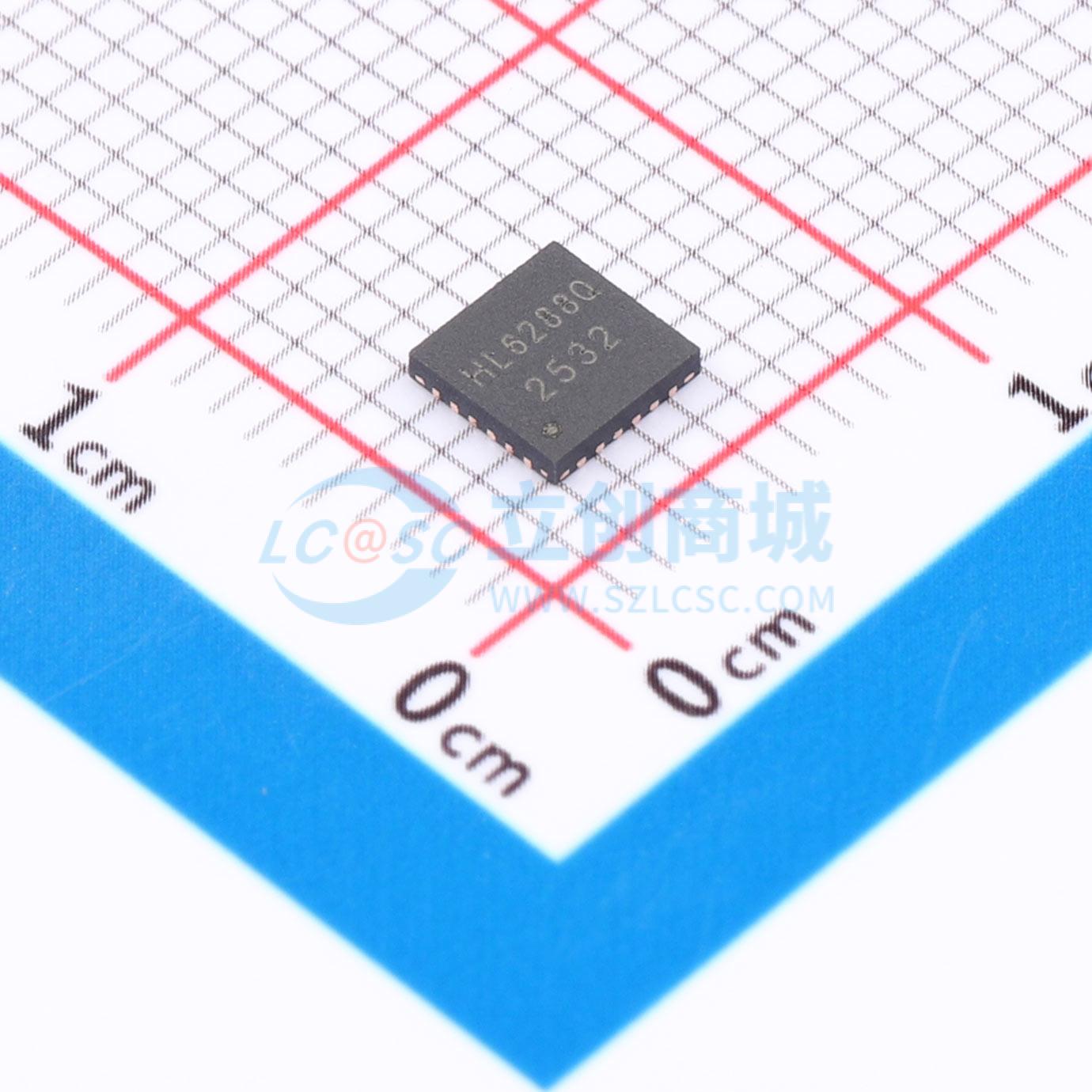

温馨提醒：图片仅供参考，商品以实物为准
HL6288Q
三相250V栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 耐压最高250V，输出驱动电流1.5A/1.8A，内置 200ns 死区时间，带上下电保护、欠压保护，QFN-24
- 品牌名称
- HL(富海微)
- 商品型号
- HL6288Q
- 商品编号
- C50331902
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相；半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 1.8A | |
| 拉电流(IOH) | 1.5A | |
| 工作电压 | 5V~20V | |
| 上升时间(tr) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 30ns | |
| 传播延迟 tpLH | 300ns | |
| 传播延迟 tpHL | 170ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 150uA | |
| 功能特性 | 交错导通保护；死区时间控制 |
商品概述
HL6288 是一款三相 250V 高侧和低侧栅极驱动器，集成了三个独立半桥，内置高电压、高速功率 MOSFET 驱动器。逻辑输入兼容标准 CMOS 或 LSTTL 输出，支持 3.3V/5V/15V 逻辑电平。建议 VCC 工作电压为 5V 至 20V。包含三个低侧接地通道和三个高侧悬空通道，内置输入信号滤波、防直通保护和死区时间，不同通道之间延迟匹配优异。
商品特性
- 悬浮通道设计支持耐压最高到 +250V
- 驱动芯片供电范围从 5V 到 20V
- 兼容 3.3V，5V 和 15V 电平输入逻辑
- 拓扑结构：6 合 1
- VS 负偏压最低可达 -8.5V
- 强大的抗负压能力
- 强大的抗共模瞬态噪音能力
- 所有通道传输延时匹配
- 所有通道均有欠压保护功能
- 输出驱动电流 1.5A/1.8A
- 三个独立半桥，内置防直通功能
- 内置 200ns 死区时间
- 内置输入滤波
- 输入为正逻辑，输入和输出同向
应用领域
- 低压变频水泵
- 低压变频风机/低压变频电机驱动器
- 扭扭车/电动滑板车
