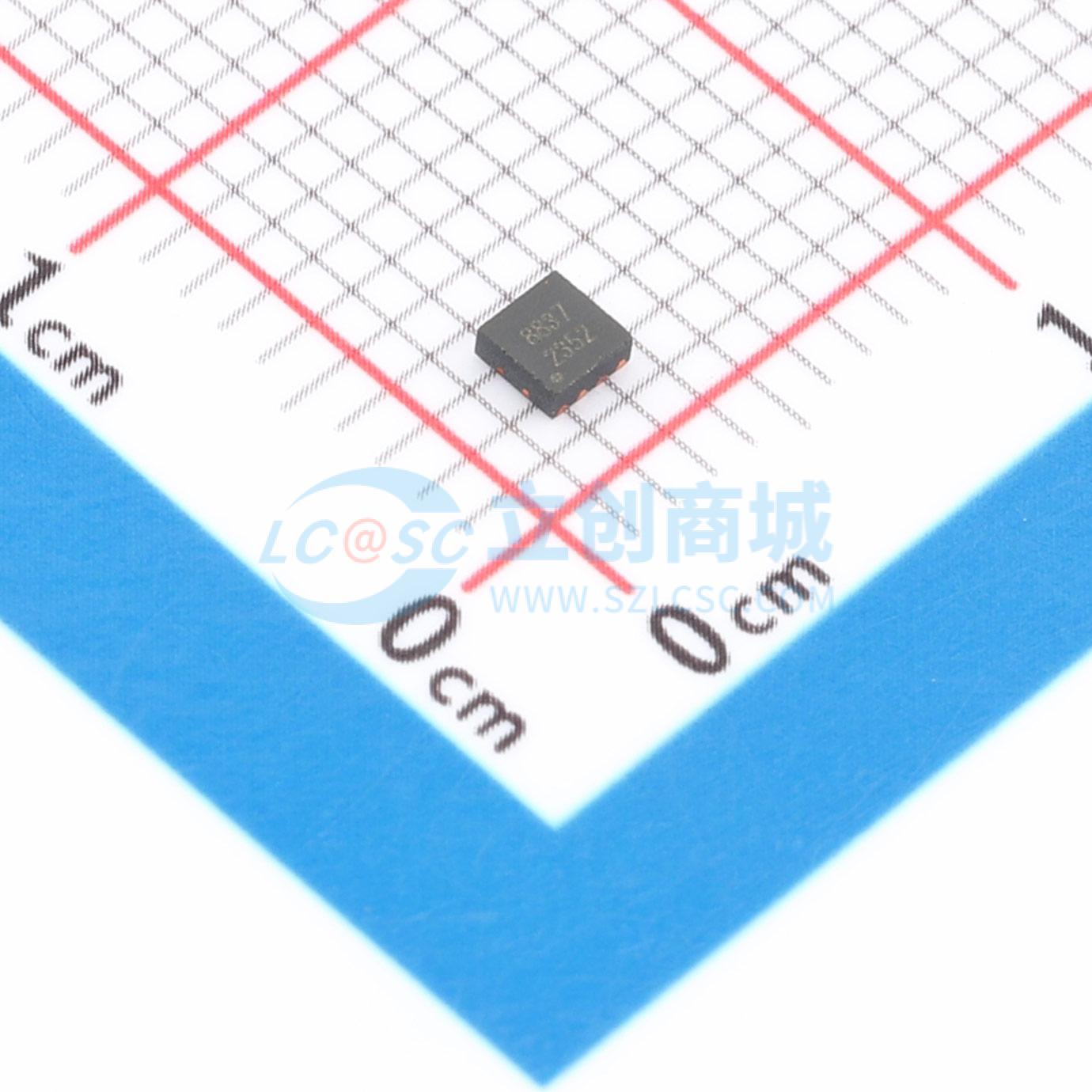

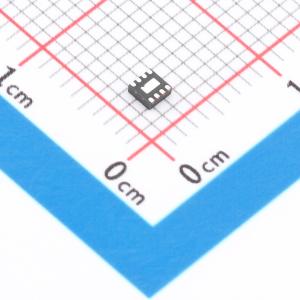

温馨提醒：图片仅供参考，商品以实物为准
HL8837
低压H桥驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 持续电流1.5A，峰值电流2A，VM电压-0.3~12V, VCC电压2~ 5V, SOT23-6
- 品牌名称
- HL(富海微)
- 商品型号
- HL8837
- 商品编号
- C50331903
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | 1.8A | |
| 工作电压 | 1.8V~5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 280mΩ | |
| 静态电流(Iq) | 1uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 主动制动功能；电流采样/调节功能 |
商品概述
HL8837为相机、DSLR镜头、玩具、智能门锁、机器人及其他低压或电池供电的运动控制应用提供集成式电机驱动器解决方案。该器件可驱动一个直流电机或其他设备，如螺线管。输出驱动器模块由配置为H桥以驱动电机绕组的N沟道功率MOSFET组成。内部电荷泵可产生所需的栅极驱动电压。HL8837可提供高达1.8A的输出电流。其电机电源电压工作范围为0至11V，器件电源电压为1.8V至5.5V。内部关断功能提供过流保护、短路保护、欠压锁定和过温保护。HL8837具有PWM(IN/IN)输入接口。HL8837完全无铅，采用8引脚、2mm×2mm DFN封装，引线框架采用100%无铅镀层，背面带有裸露的散热焊盘，可有效改善散热。
商品特性
- 分离式H桥电机驱动器
- MOSFET导通电阻低：高边加低边为280 mΩ
- 过流保护
- 热关断
- VCC欠压锁定
- 自动故障恢复
- 驱动直流电机或其他感性负载
- 电机电源电压：0~11V，逻辑电源电压：1.8~5.5V
- 最大驱动电流1.8A
- 低功耗睡眠模式，由nSLEEP引脚控制，最大睡眠电流1uA
- 短路保护
- 采用热增强型表面贴装小型封装和占位面积DFN8-2x2mm
应用领域
- 相机及DSLR镜头对焦
- 办公自动化设备
- 玩具
- 机器人
- 智能门锁
- 所有其他运动控制应用
