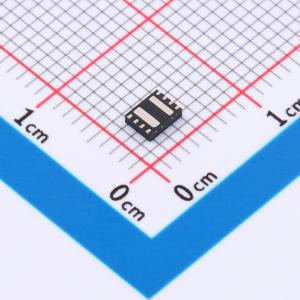

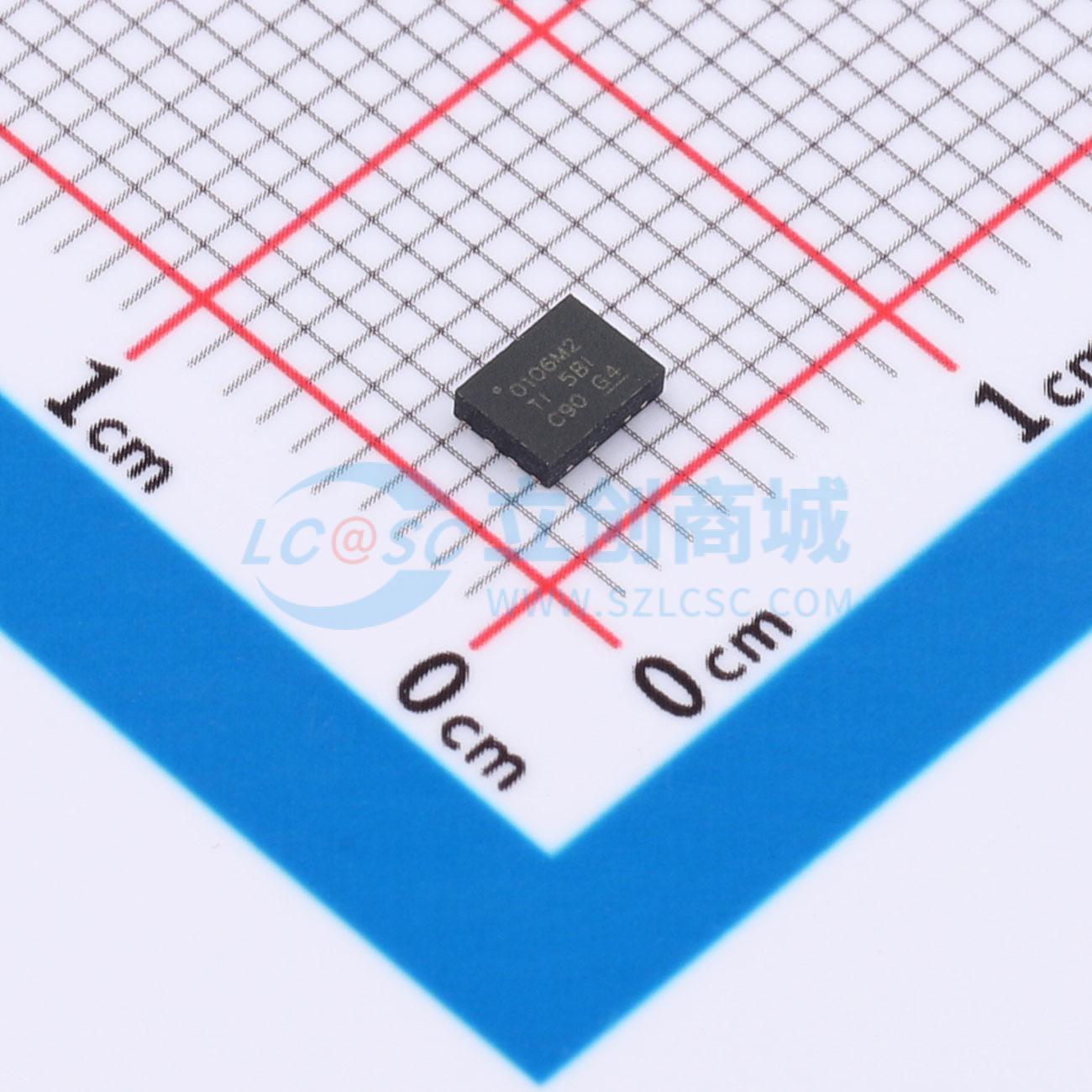

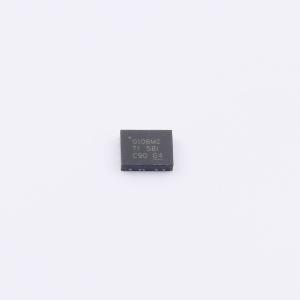

AMC0106M25DENR

AMC0106M25 是一款输入电压范围为 ±250mV 的功能隔离式精密 Δ-Σ 调制器。隔离栅将在不同共模电压电平下运行的系统器件隔开。隔离栅支持高达 200VRMS/280VDC 的工作电压，以及高达 570VRMS/800VDC 的瞬态电压。AMC0106M25 具有小封装尺寸和低输入电压范围，专为在空间受限的应用中实现高精度、隔离式电流检测而设计。电隔离栅支持高共模瞬变，并且可以将敏感控制电路与功率级的开关噪声隔离开来。AMC0106M25 的输出位流与外部时钟同步。该器件与sinc3、OSR 256 滤波器相结合，可实现 16 位分辨率、88dB 动态范围和 78kSPS 数据速率。AMC0106M25 采用 8 引脚 0.65mm 间距的 VSON 封装，其额定工业级工作温度范围为 -40℃ 至 +125℃。

• 线性输入电压范围:±250mV
• 电源电压范围:高侧(AVDD) 3.0V 至 5.5V，低侧(DVDD) 2.7V 至 5.5V
• 低直流误差:失调电压误差最大±200µV，温漂最大±2µV/℃，增益误差最大±0.2%，增益漂移最大±30ppm/℃
• 高CMTI:最小值150V/ns
• 高侧电源缺失检测
• 低EMI:符合CISPR-11 和 CISPR-25 标准
• 功能隔离，支持200VRMS、280VDC工作电压，可承受570VRMS、800VDC瞬态过压（60s）
• 额定工业级工作温度范围:-40℃ 至 +125℃

• 48V 电机驱动器
• 48V 变频器
• 模拟输入模块
• 电源
