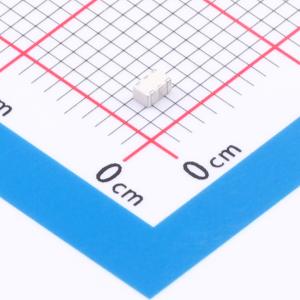

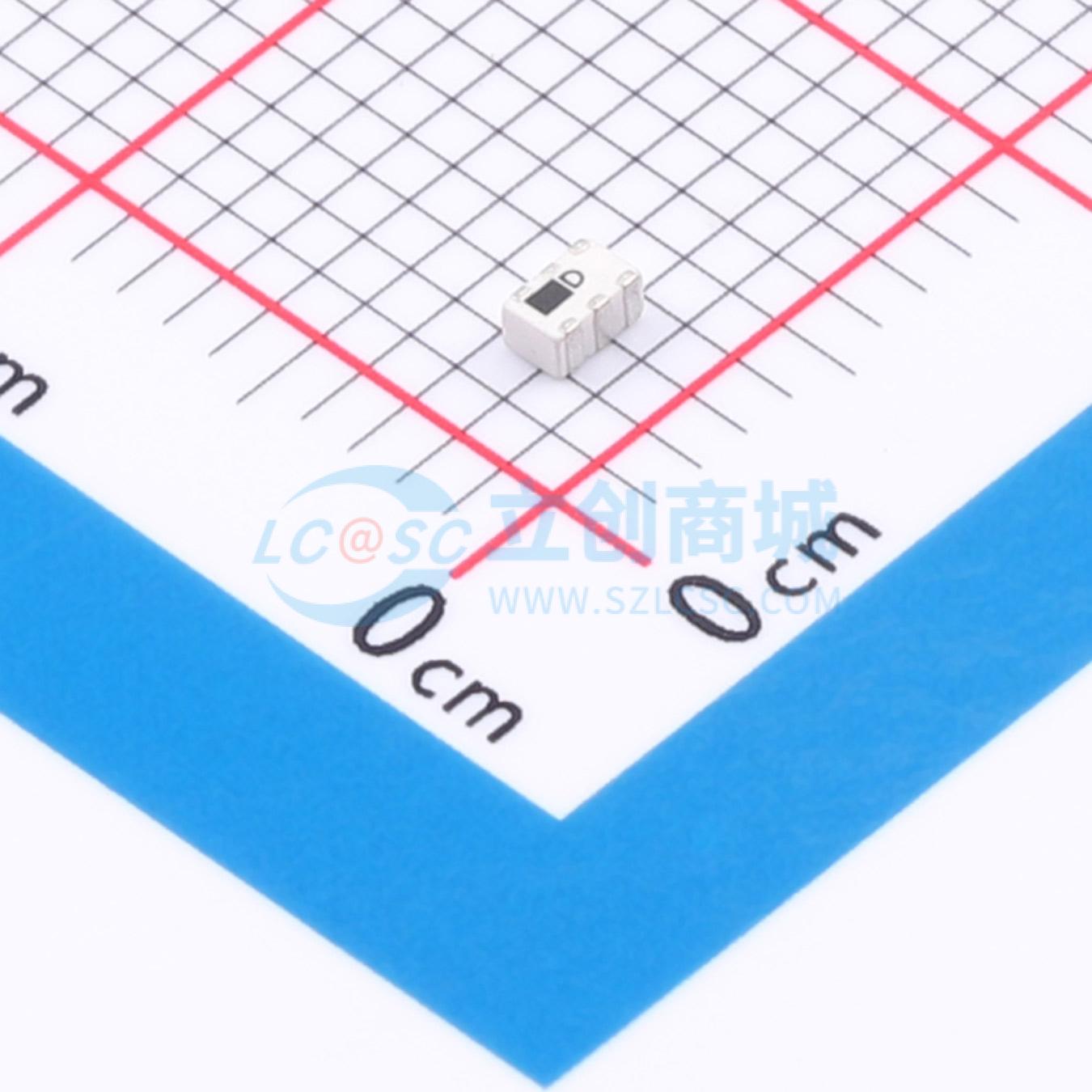

HT-NCS2-222+
LTCC巴伦变压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：多层LTCC技术。 小型化尺寸。 低插入损耗，降低功耗。 低带内幅度和相位不平衡。 单端50欧姆，差分100欧姆。应用：GPS。 PCS
- 品牌名称
- HenryTech(恒利泰)
- 商品型号
- HT-NCS2-222+
- 商品编号
- C50327618
- 商品封装
- SMD-6P,2x1.2mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率 | 1.275GHz~2.2GHz | |
| 阻抗比-不平衡/平衡 | 1:2 | |
| 共模抑制比(CMRR) | - | |
| 插入损耗(最大值) | 1dB | |
| 相位差 | 5.5° |
| 属性 | 参数值 | |
|---|---|---|
| 幅度差(最大值) | 0.4dB | |
| 回波损耗(最小值) | - | |
| 工作温度 | -55℃~+100℃ | |
| 长度 | 2.01mm | |
| 宽度 | 1.24mm | |
| 高度 | 0.84mm |
商品特性
- 采用多层低温共烧陶瓷技术
- 尺寸微型化
- 低插入损耗，有助于降低功耗
- 带内幅度和相位不平衡度低
- 单端阻抗50欧姆，差分阻抗100欧姆
应用领域
- GPS
- PCS
- WCDMA
