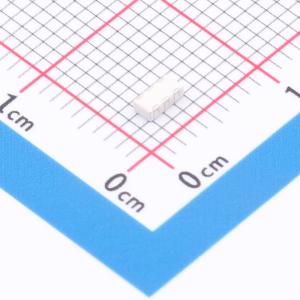

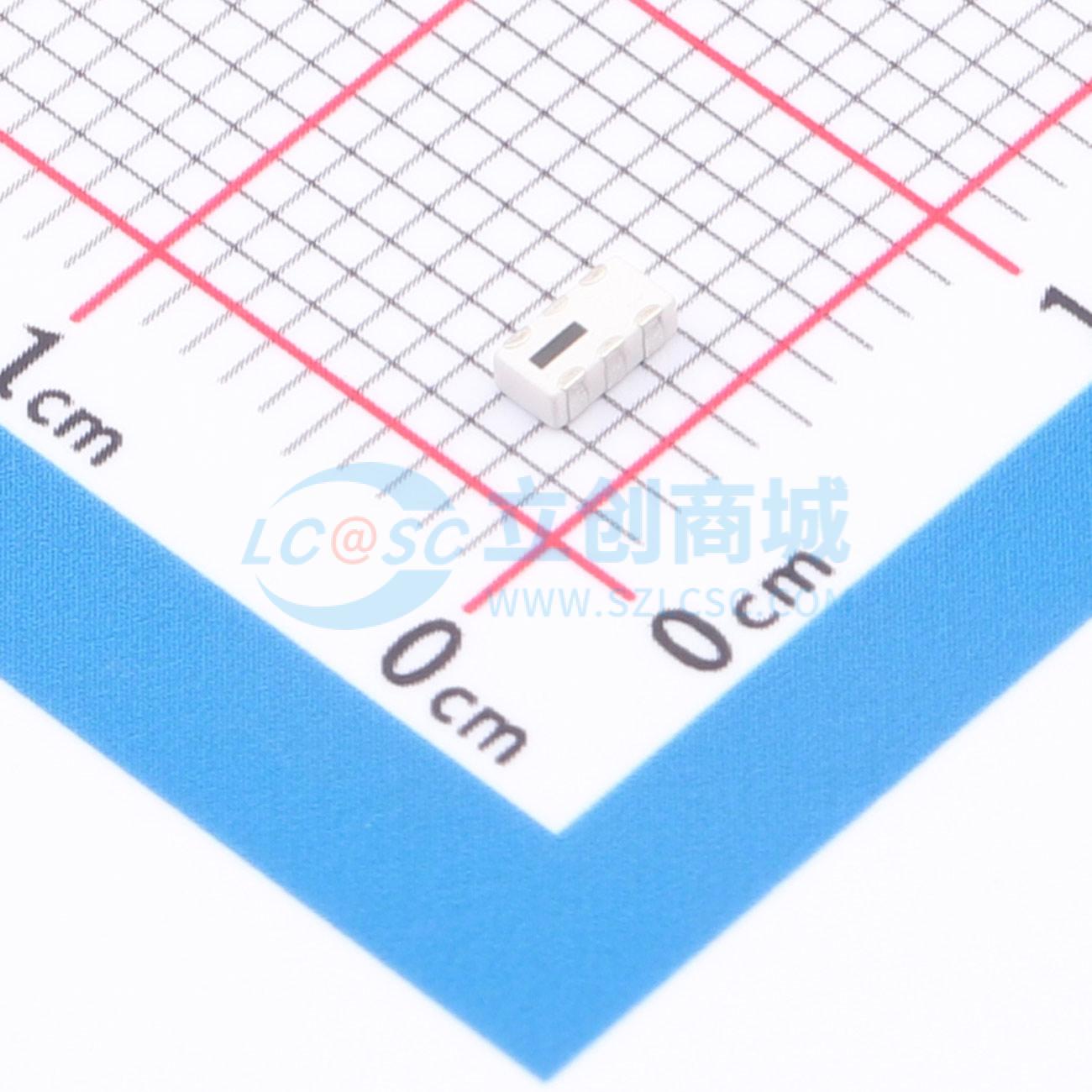

温馨提醒：图片仅供参考，商品以实物为准
HT-QCN-19+
LTCC功分器/合路器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低插入损耗：典型值0.4 dB。 高隔离度：典型值26 dB。 环绕式端子，可焊性极佳。 超小尺寸：0.12"×0.06"×0.035"。 正在申请专利。应用：GPS。 PSC/BOC
- 品牌名称
- HenryTech(恒利泰)
- 商品型号
- HT-QCN-19+
- 商品编号
- C50327621
- 商品封装
- SMD-6P,3.2x1.6mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF功分器/合路器 | |
| 功分/功合路数 | 一分二 | |
| 工作电压 | - | |
| 频率 | 1.1GHz~1.925GHz | |
| 插入损耗 | 0.7dB | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度 | 25dB | |
| 振幅不平衡 | 0.5dB | |
| 相位不平衡 | 2deg | |
| 长度 | 3.2mm | |
| 宽度 | 1.6mm | |
| 高度 | 0.89mm |
商品概述
该器件是一款基于低温共烧陶瓷技术的功分器/合路器，型号为HT-QCN-19+。它在1100MHz至1925MHz频率范围内工作，特性阻抗为50Ω，采用2路90°相位差设计。该产品具有低插入损耗和高隔离度的特点，采用环绕式端子以实现优异的可焊性，封装尺寸超小。其设计符合专利待决状态。
商品特性
- 低插入损耗，典型值为0.4 dB
- 高隔离度，典型值为26 dB
- 环绕式端子，提供优异的可焊性
- 超小尺寸，为0.12×0.06×0.035英寸
- 专利待决
应用领域
- GPS
- PCS/DCS
- 平衡放大器
- 调制器
