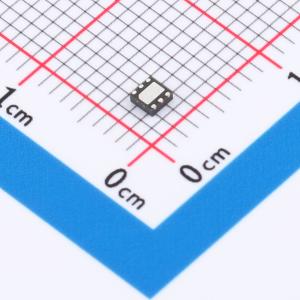

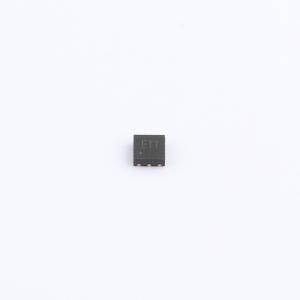

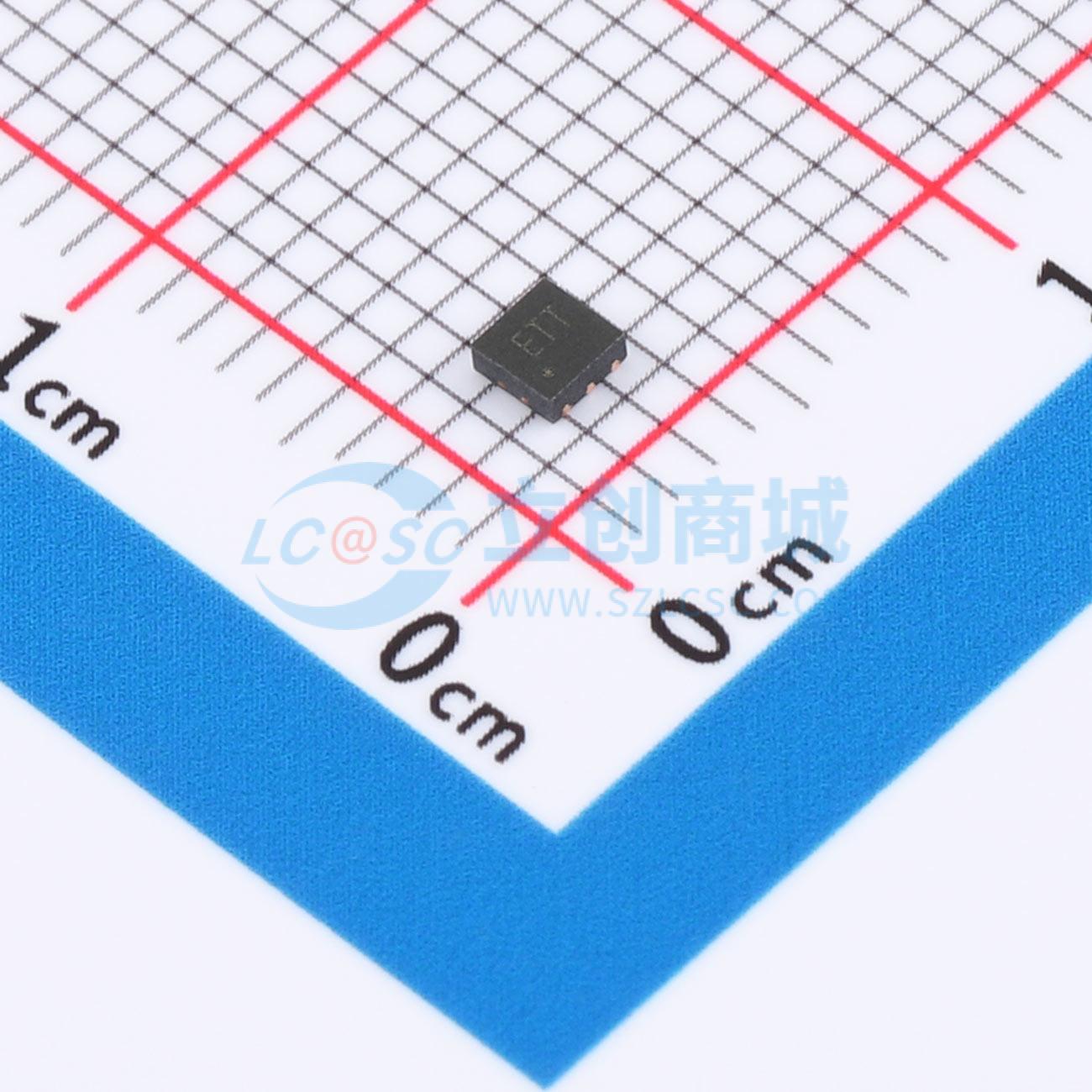

TP6815ND6
TP6815ND6
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP6815ND6
- 商品编号
- C50314341
- 商品封装
- DFN-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.02815克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.3V~6V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 300kHz；1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流 |
商品特性
- 供电电压范围：2.3V ~ 6.0V
- 保证1.5A连续负载电流
- 0.6V基准电压，精度2%
- 逐周期峰值电流限制
- 轻载时采用脉冲频率调制模式以实现高效率
- 压差条件下支持100%占空比工作
- 内部开关管（上管/下管）导通电阻低：300/300 mΩ
- 固定1.2MHz开关频率
- 效率高达96%
- 采用带斜率补偿的电流模式控制，具有优异的线路与负载瞬态响应
- 关断电流小于1μA
- 符合RoHS及无卤素要求
- 紧凑型封装：DFN-6(2X2)
应用领域
- 网络设备
- IP摄像头
- 液晶电视
- 数字用户线路调制解调器
- 接入点路由器
- 数字电视
- 机顶盒
