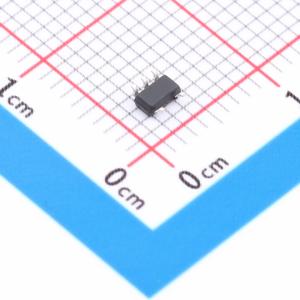

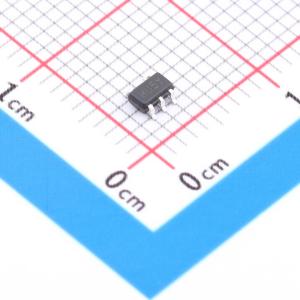

温馨提醒：图片仅供参考，商品以实物为准
TPBL8028CB5G
降压型 2.5V~6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种采用恒定频率、电流模式架构的高效单片同步降压稳压器。该器件有可调版本。无负载时的电源电流为40μA，关断时降至1μA。2.5V至6V的输入电压范围使其非常适合单节锂离子电池供电的应用。100%占空比可实现低压差操作，延长便携式系统的电池寿命。PWM/PFM模式操作为对噪声敏感的应用提供了非常低的输出纹波电压。开关频率内部设定为1.5MHz，允许使用小型表面贴装电感和电容。0.6V的反馈参考电压可轻松支持低输出电压。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPBL8028CB5G
- 商品编号
- C50314360
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.037188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；过流保护 |
商品概述
TPBL8028CB5G是一款采用恒定频率、电流模式架构的高效单片同步降压稳压器。该器件提供可调输出版本。其空载时电源电流为40μA，关断时降至<1μA。2.5V至6V的输入电压范围使其非常适合单节锂离子电池供电的应用。100%占空比提供低压差操作，延长便携式系统的电池寿命。PWM/PFM模式操作为对噪声敏感的应用提供极低的输出纹波电压。开关频率内部设定为1.5MHz，允许使用小型表面贴装电感和电容。0.6V的反馈基准电压易于支持低输出电压。TPBL8028CB5G采用SOT23-5封装。
商品特性
- 高效率：高达96%
- 2.5V至6V输入电压范围
- 1.5MHz恒定频率工作
- 无需肖特基二极管
- 低压差操作：100%占空比
- PFM模式用于轻载时的高效率
- 过温保护
- 低静态电流：40μA
- 短路保护
- 浪涌电流限制和软启动
- 采用SOT23-5封装
应用领域
- 手机和智能电话
- 无线和DSL调制解调器
- 个人数字助理
- 便携式仪器
- 数码相机和摄像机
- PC卡
