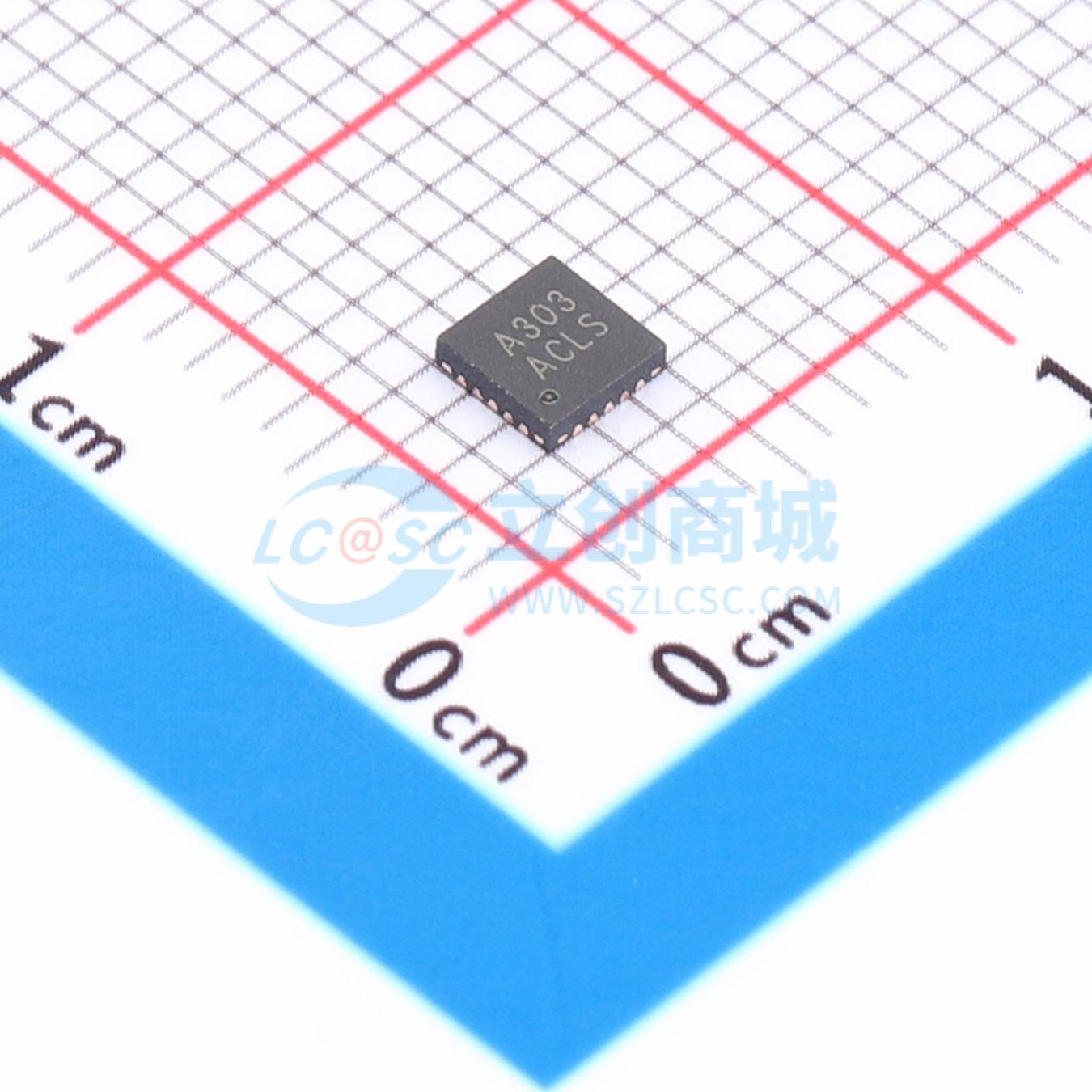

温馨提醒：图片仅供参考，商品以实物为准
TPG3SUB303YF
SuperSpeed 10Gbps USB Type-C 8:8 Crossbar MUX
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款USB Type-C高速8:8差分通道双向交叉开关无源复用器，适用于高速USB3.1 10Gbps和/或DP1.4 8.1Gbps信号。与TPG3USB42YU结合使用时，还可提供通过SBU1和SBU2的AUX和其他信号的边带切换。可通过GPIO接口进行配置。对于DisplayPort Alt模式应用，可将1路USB和2路DP1.4或4路DP1.4多路复用到USB Type-C连接器
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPG3SUB303YF
- 商品编号
- C50314366
- 商品封装
- QFN-20L(3x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:8 | |
| 通道数 | 8 | |
| 导通电阻(Ron) | 8Ω@0.2V | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 1.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 1.2us | |
| 关闭时间(toff) | 800ns | |
| 带宽 | 5.1GHz | |
| 工作温度 | - | |
| 传播延迟(tpd) | 250ps | |
| 功能特性 | 双向模拟通道 |
商品概述
这是一款用于高速 USB3.1 10 Gbps 和/或 DP1.4 8.1 Gbps 信号的 USB Type-C 高速 8:8 差分通道双向交叉开关无源多路复用器。与 TPG3USB42YU 结合使用时，还可通过 SBU1 和 SBU2 提供 AUX 及其他信号的边带切换。该器件可通过 GPIO 接口进行配置。对于 DisplayPort Alt 模式应用，该多路复用器可将 1 通道 USB 和 2 通道 DP1.4 或 4 通道 DP1.4 复用至一个 USB Type-C 连接器。凭借出色的高速信号完整性，该器件为 USB3.1 高速通道提供高达 5.1 GHz 的 -3 dB 带宽。该器件适用于各种设备，例如个人电脑、平板电脑、智能手机、扩展坞和显示器。 这是一款通用模拟差分无源开关，可适用于任何需要 0 至 2 V 共模电压范围和高达 1.8Vpp 差分幅度信号的高速接口应用。它采用自适应跟踪技术，确保在整个共模电压范围内通道特性保持不变。该器件优异的动态特性支持高速切换，对信号眼图的衰减极小，且增加的抖动极低。其工作时功耗 <2mW，并可通过 _EN 引脚进入关断模式，此时功耗 <20μW。 该器件采用 QFN3x3-20L 封装，无铅且无卤，是移动设备和空间受限应用的理想选择。
商品特性
- 功能上可替代 VL171、WHS3804、HD3SS460
- 宽电源电压范围：1.5 V 至 5.5 V
- USB 3.1 超高速 10 Gbps 交叉开关多路复用器
- 高带宽：5.1GHz @ -3dB 带宽
- 隔离度：-24dB @ 1.25 GHz
- 串扰：-34dB @ 1.25 GHz
- 低比特间偏移，双向
- ESD 耐受能力：2kV HBM
应用领域
- USB Type-C 生态系统
- 台式机和笔记本电脑
- 服务器/存储区域网络
- 扩展坞，共享输入/输出端口
