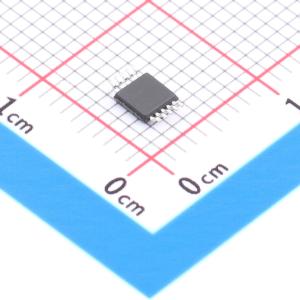

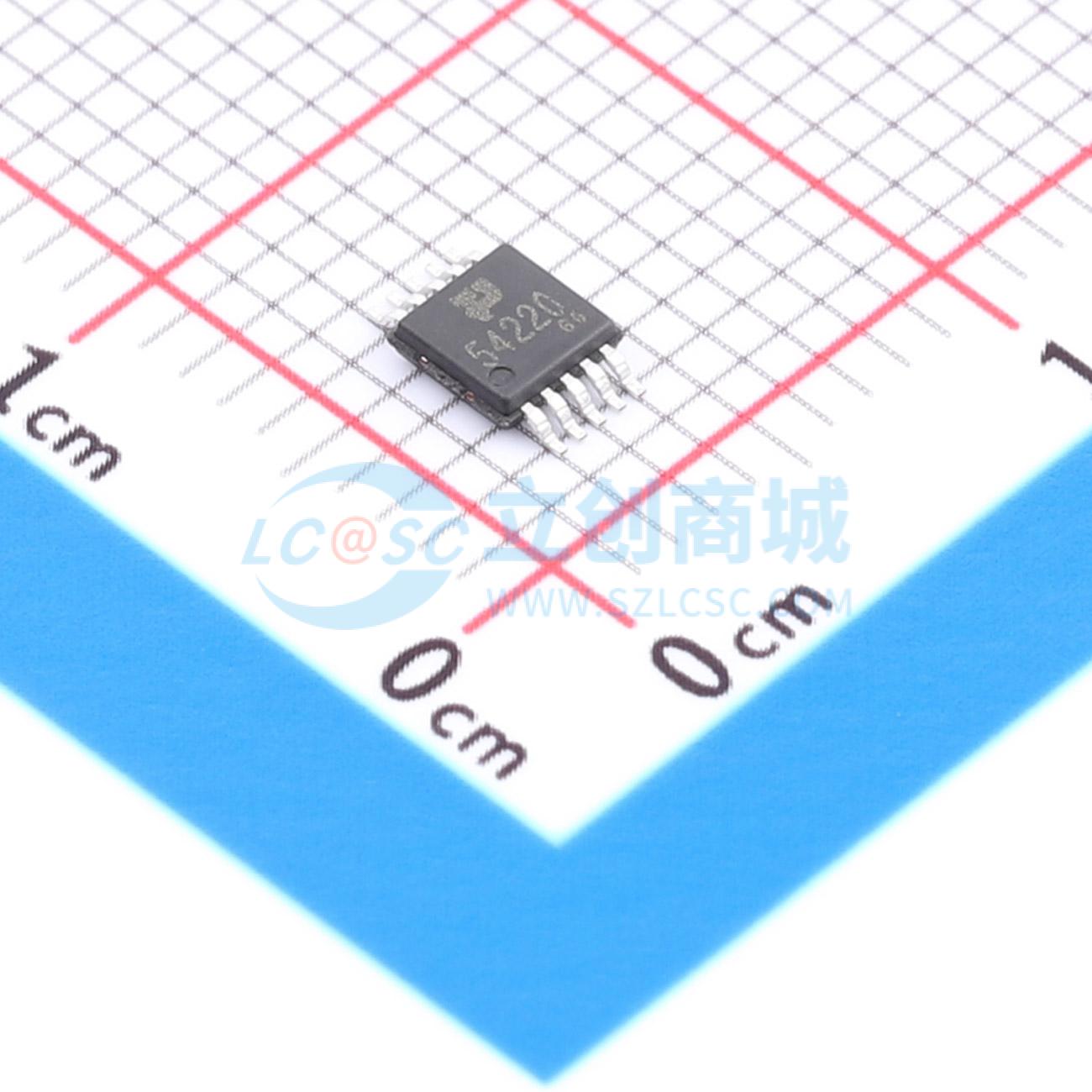

TPISL54220IUZ
高速USB 2.0 (480Mbps) DPDT模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款双向低功耗双端口、高速 USB 2.0 模拟开关，为 USB Type-C 系统提供集成保护。该设备配置为双 2:1 或 1:2 开关，针对 USB Type-C 系统中的 USB 2.0 DP/DM 线路进行了优化。该设备能够实现真正的隔离，即使 COM+/- 覆盖 VCC 时，也很少有电流回流到电源。具有低比特间偏斜和高通道间噪声隔离能力，与各种标准兼容，如高速 USB 2.0（480Mbps）。每个开关都是双向的，对输出端的高速信号几乎没有衰减。其带宽足够宽，能够以良好的信号完整性传输高速 USB 2.0 差分信号（480 Mb/s）。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPISL54220IUZ
- 商品编号
- C50314369
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 5.9Ω | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 7pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 200ns | |
| 关闭时间(toff) | 200ns | |
| 带宽 | 800MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道；断电隔离 |
商品概述
这是一款用于USB Type-C系统的双向低功耗双端口高速USB 2.0模拟开关，集成了保护功能。该器件配置为双路2:1或1:2开关，专为优化USB Type-C系统中的USB 2.0 DP/DM线路而设计。该器件能够实现真正的隔离，即使在COM+/-覆盖VCC时，也只有极少的电流会流回电源。它具有低比特间偏移和高通道间噪声隔离特性，并兼容多种标准，例如高速USB 2.0（480Mbps）。每个开关都是双向的，对输出端的高速信号衰减极小或没有衰减。其带宽足够宽，能够以良好的信号完整性传输高速USB 2.0差分信号（480 Mb/s）。
商品特性
- 低导通电阻，R on = 4.0Ω
- 逻辑兼容控制引脚，1.8V
- 高关断隔离度：-100dB @ 100KHz
- COM+/-覆盖VCC，实现即使电源失效时的真正隔离
- 低通道间串扰：-97dB @ 100KHz
- 高带宽（-3dB @800MHz），适用于USB2.0高速路由
- 低静态电流（< 2uA）和极宽的工作电压范围（1.5V~5.5V）
应用领域
- 手机、平板电脑和笔记本电脑
- 任何使用USB Type-C或Micro-B连接器的场合
