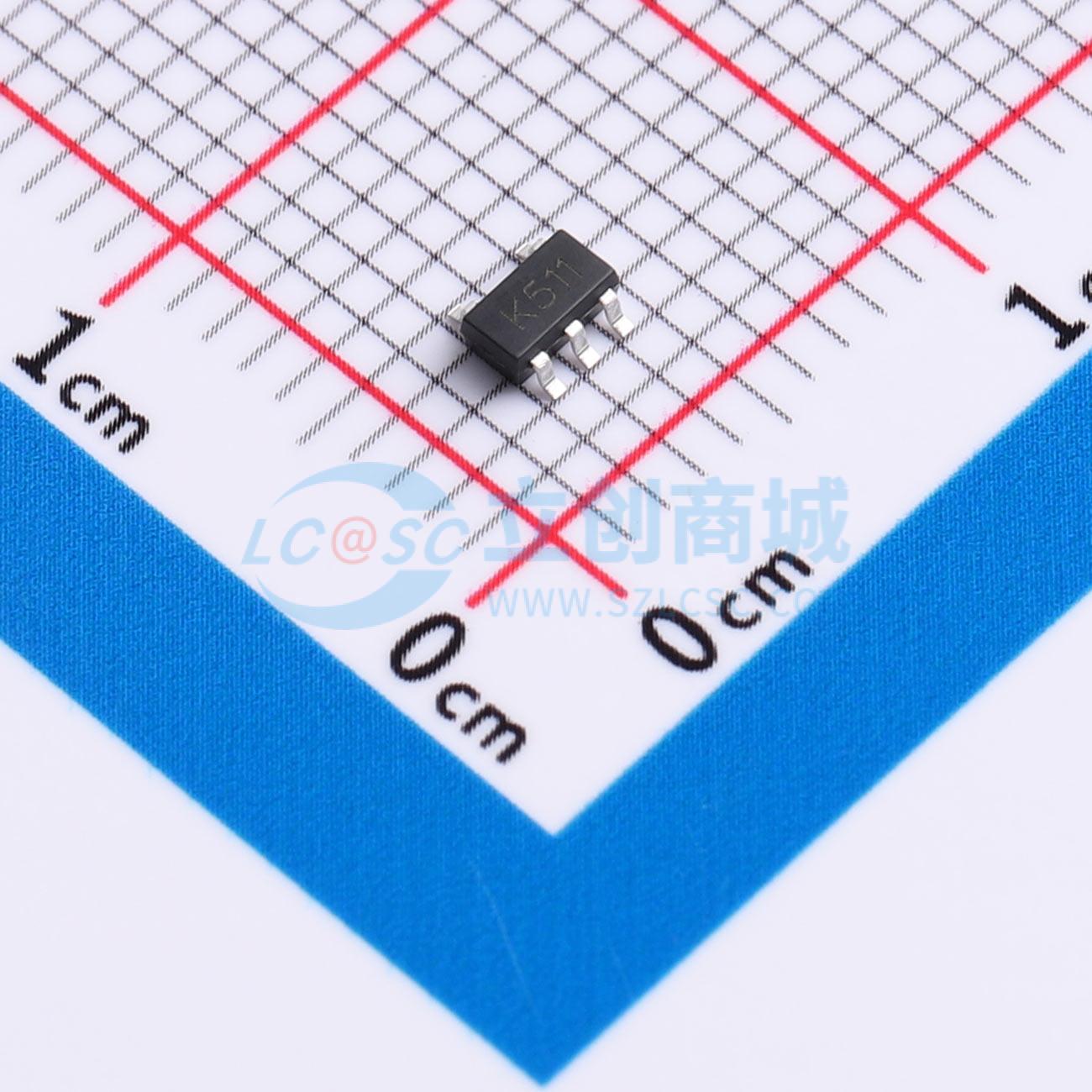

温馨提醒：图片仅供参考，商品以实物为准
TS391SN2T1G-TP
低功耗单电压比较器，支持单电源或双电源操作，开漏输出，与多种逻辑电平兼容
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TS391SN2T1G-TP
- 商品编号
- C50314387
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 1 | |
| 输入失调电压(Vos) | 2mV | |
| 输出类型 | 开路漏极 | |
| 输出模式 | CMOS；ECL；DTL；TTL | |
| 静态电流(Iq) | 400uA | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-1V；1V~18V | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 输入失调电流(Ios) | 250nA | |
| 响应时间(tr) | 1.3us | |
| 功能特性 | - |
商品概述
该器件是一款能够进行单电源或双电源操作的单精度电压比较器。其低至2.0 mV的规格使其在单电源操作下成为接近地电平应用的理想选择。输入失调电压的选择使其适用于消费电子、汽车和工业电子领域的多种应用。其设计允许共模输入范围扩展至电源轨。
商品特性
- 宽单电源电压范围：2V~36V
- 双电源电压范围：±1V 至 ±18V
- 低输入偏置电流：25nA
- 开漏输出，提供最大灵活性
- 输出兼容 TTL、DTL、ECL、CMOS 逻辑电平
- 封装：SOT23-5
应用领域
- 报警与监控电路
- 迟滞比较器
- 振荡器
- 窗口比较器
- 工业设备
- 测试与测量
