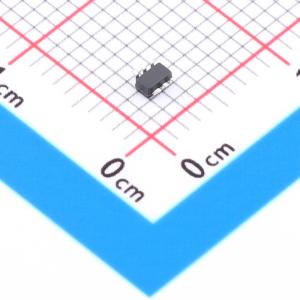

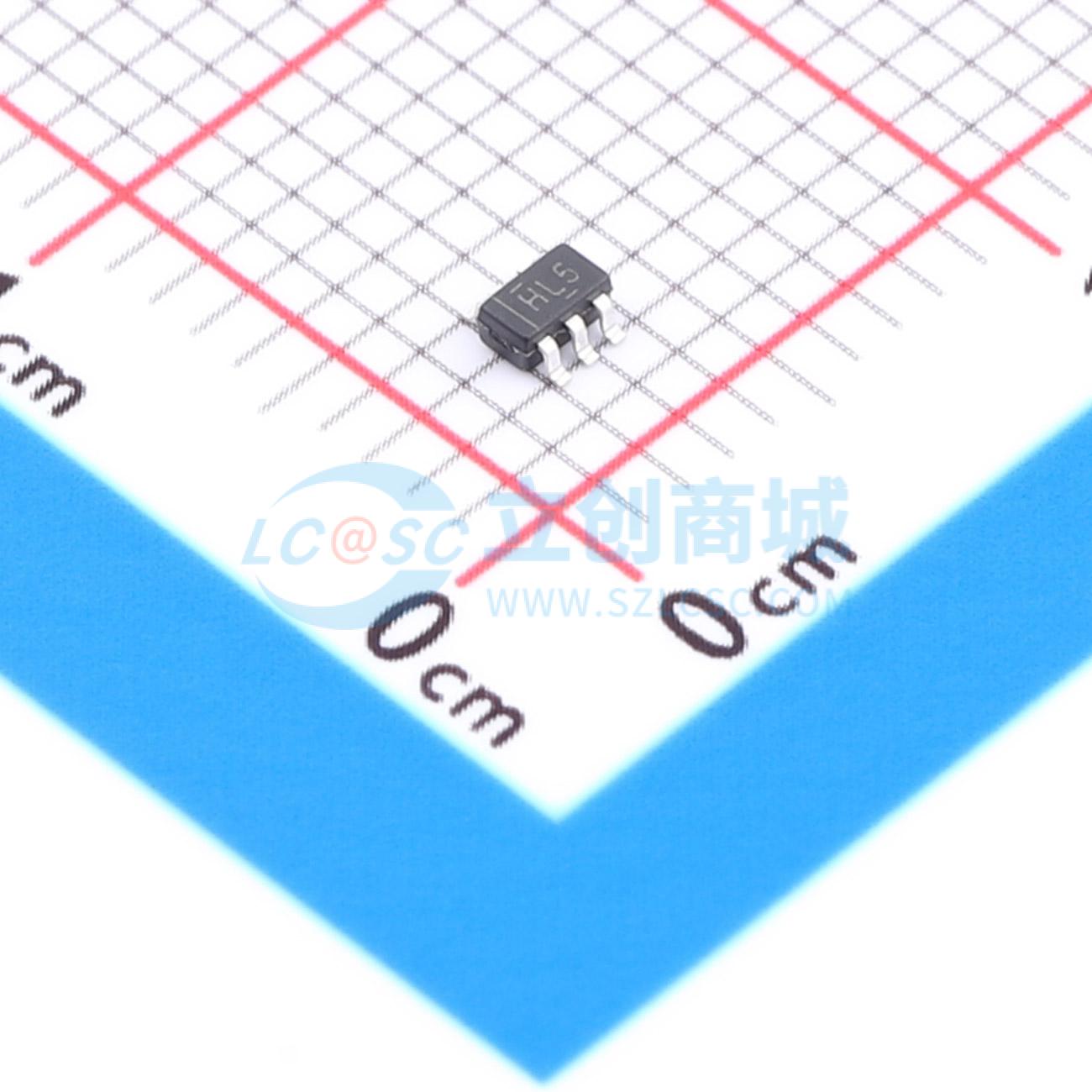

TP74AUP2G17C6
低功耗双施密特触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供具有开漏输出的双路同相缓冲器。器件的输出为开漏输出，可与其他开漏输出连接，以实现低电平有效线或高电平有效线与功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74AUP2G17C6
- 商品编号
- C50314343
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 门电路数量 | 2 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 2V；1.6V | |
| 输入低电平(VIL) | 900mV；700mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AUP | |
| 传播延迟(tpd) | 4.8ns@3.3V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 1 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | - | |
| 输出类型 | 开漏 |
商品概述
该器件提供双路非反相缓冲器，并具有开漏输出。其输出为开漏结构，可与其他开漏输出连接，以实现低电平有效的线或功能和高电平有效的线与功能。
商品特性
- 宽电源电压范围：0.8V 至 3.6V
- 输入可承受高达 3.6V 的电压
- IOFF 支持部分掉电模式
- 低静态功耗；最大电源电流为 0.5μA
- 静电放电保护超过 JESD 22 标准：人体模型 2000V，机器模型 200V，充电器件模型 1000V
应用领域
- AV接收机
- 嵌入式个人电脑
- 个人数字助理
- 固态硬盘
- 无线头戴设备、键盘和鼠标
