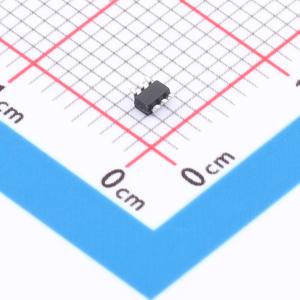

TP74AUP2G04C6
低功耗双反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款双反相器门，提供 Y = A(overline) 功能。该设备具有掉电保护电路，可防止设备在掉电时损坏。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74AUP2G04C6
- 商品编号
- C50314342
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.029567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.6V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；900mV | |
| 输出高电平(VOH) | 2.05V；2.6V | |
| 输出低电平(VOL) | 440mV；310mV | |
| 传播延迟(tpd) | 4ns@3.3V,30pF | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护；掉电保护功能 |
商品概述
TP74AUP2G04是一款双反相器门电路，其功能为Y = A（上划线）。该器件内置掉电保护电路，可在电源关闭时防止器件损坏。
商品特性
- 宽电源电压范围：0.8V 至 3.6V
- 输入可承受高达3.6V的电压
- IOFF支持部分掉电模式
- 低静态功耗；ICC = 0.5μA（最大值）
- ESD保护超过JESD 22标准：2000-V人体模型（A114-A）、200-V机器模型（A115-A）、1000-V充电器件模型（C101）
应用领域
- AV接收机
- 嵌入式个人电脑
- 固态硬盘
