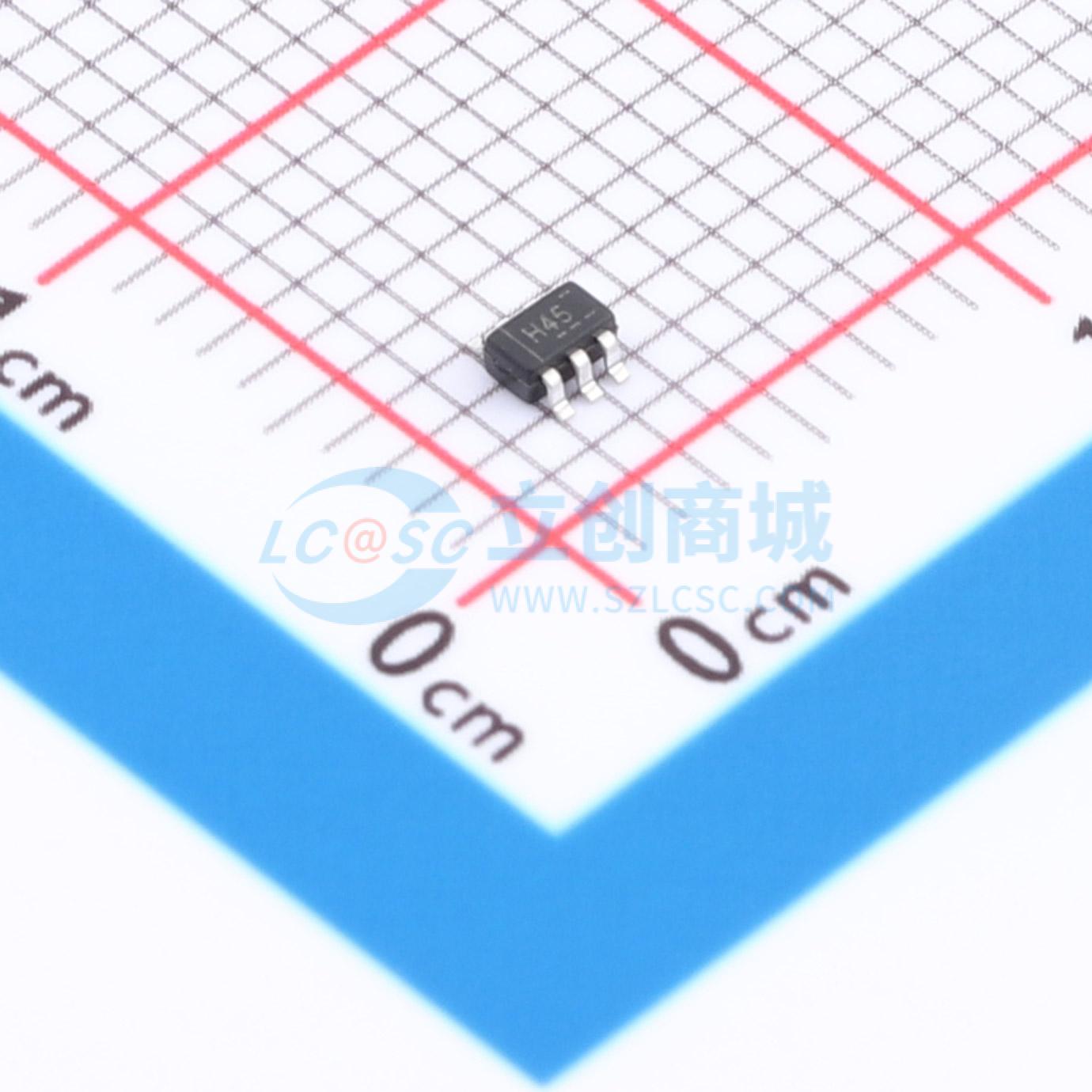

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP2G04DCKR-TP
低功耗双反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是双反相器门，提供 Y = A(overline) 功能。该设备具有掉电保护电路，可防止设备在掉电时损坏。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74AUP2G04DCKR-TP
- 商品编号
- C50314334
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 2.6V | |
| 输出低电平(VOL) | 310mV；440mV | |
| 传播延迟(tpd) | 4ns@3.3V,30pF | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护；掉电保护功能 |
商品概述
SN74AUP2G04DCKR-TP 是一款双反相器门电路，实现 Y = A（上划线）的逻辑功能。该器件内置掉电保护电路，可在断电时防止器件损坏。
商品特性
- 宽电源电压范围：0.8V 至 3.6V
- 输入可接受高达 3.6V 的电压
- IOFF 支持部分断电模式
- 低静态功耗；最大 ICC = 0.5μA
- ESD 保护性能超过 JESD 22 标准：人体放电模型 2000V，机器模型 200V，带电器件模型 1000V
应用领域
- AV接收器
- 嵌入式PC
- 固态硬盘
- 无线外设
