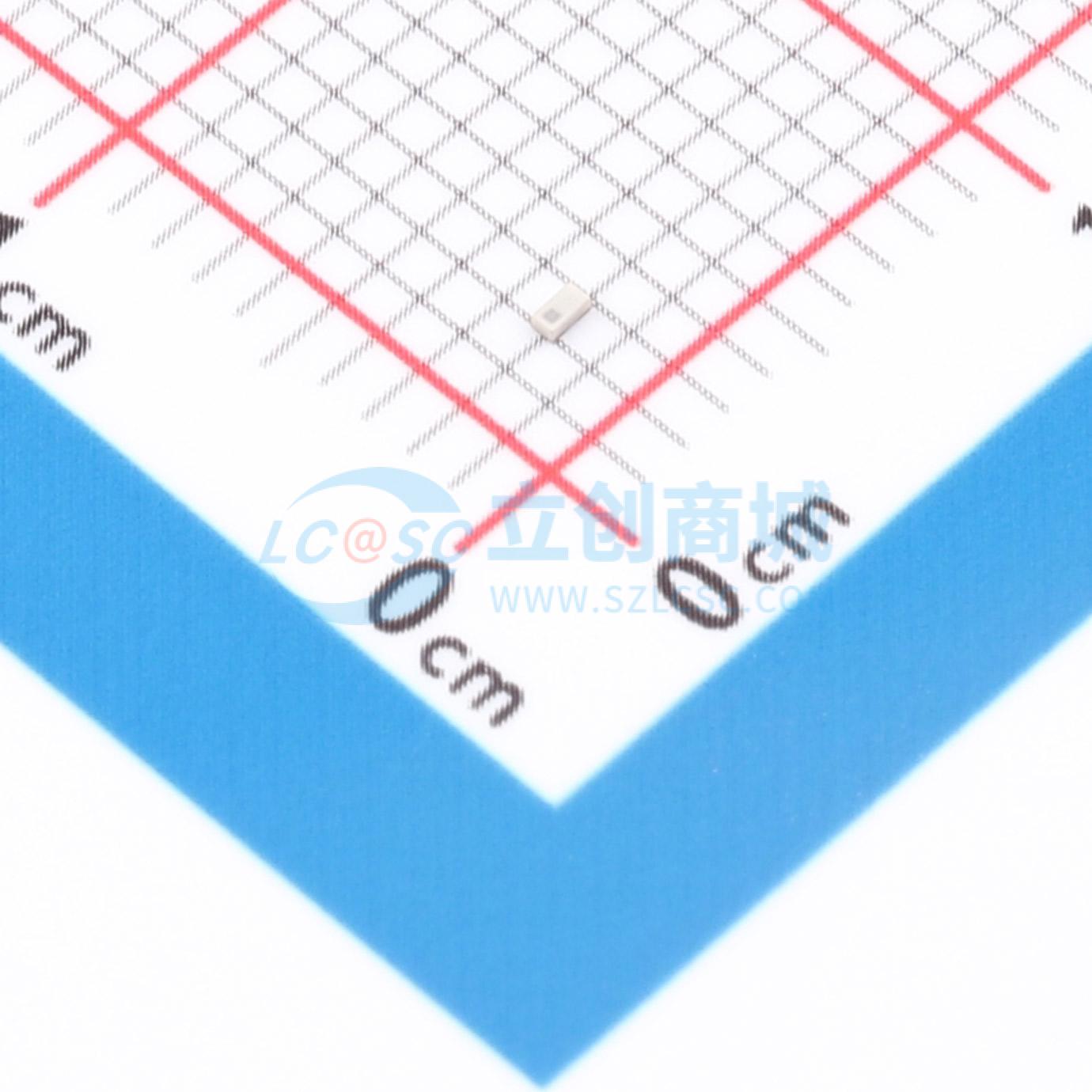

温馨提醒：图片仅供参考，商品以实物为准
AANI-CH-0070-T
2.4GHz 环形芯片天线，适用于蓝牙、Wi-Fi 等模块，表面贴装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ABRACON
- 商品型号
- AANI-CH-0070-T
- 商品编号
- C50311081
- 商品封装
- SMD,1x0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 天线 | |
| 天线类型 | 贴片天线 | |
| 中心频率 | 2.45GHz | |
| 带宽 | 100MHz | |
| 增益 | 2.8dBi | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 功率 | 2W | |
| 驻波比 | 2.5 | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 1mm | |
| 宽度 | 0.5mm | |
| 高度 | 0.4mm |
商品特性
- 微型尺寸：1.0×0.5×0.4 mm
- 低回波损耗：≤ -7.2 dB
- 峰值增益：2.8 dBi
- 平均总效率：-1.6 dB (70%)
- 线性极化
- 表面贴装 (SMD)
- 集成方式：PCB 边缘安装
应用领域
- 蓝牙/ZigBee/Thread/Matter/ Wi-Fi
- 蓝牙/ Wi-Fi 模块
- 消费级可听设备和可穿戴设备
- 医疗可穿戴设备和远程医疗
- 智能家居和智能建筑
- 资产跟踪和远程信息处理
- 智能计量
- 智能照明
- 无线遥控
