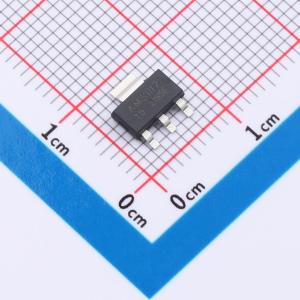

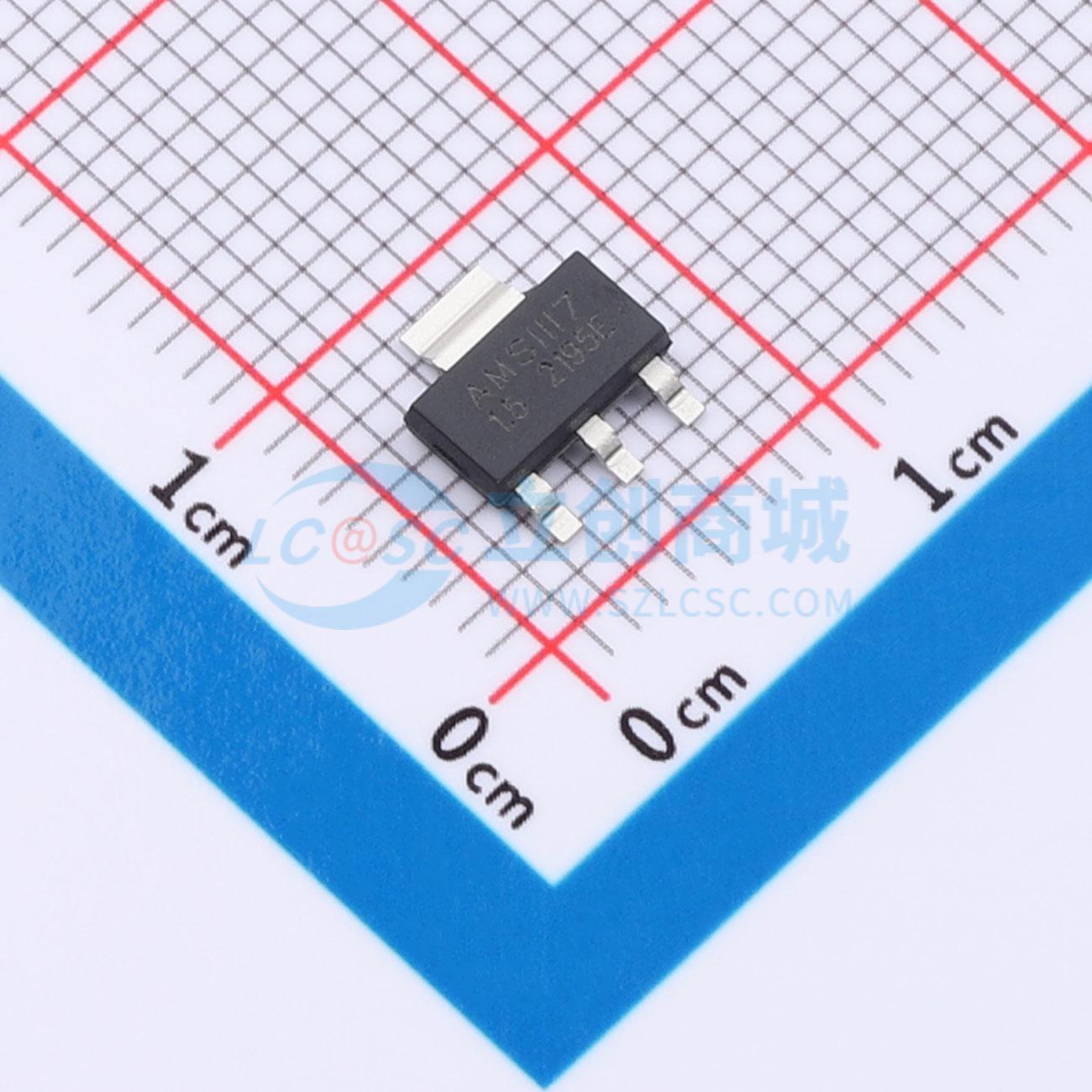

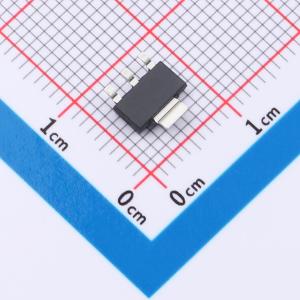

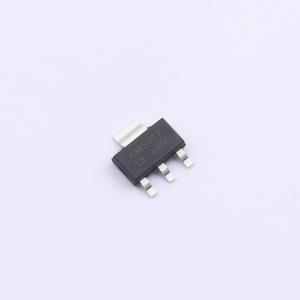

温馨提醒：图片仅供参考，商品以实物为准
AMS1117-1.5OEC
1.5V 1A 15V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AMS1117‑1.5OEC，SOT‑223封装低压差线性稳压器，固定输出1.5V，内置过流、过热保护，用于各类模块、嵌入式电路板供电稳压电路
- 品牌名称
- GMIC(绿微)
- 商品型号
- AMS1117-1.5OEC
- 商品编号
- C50313799
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.334克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 15V | |
| 输出电压 | 1.5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 1.3V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4mA | |
| 噪声 | - | |
| 功能特性 | 热关断；过流保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
1117-1.0A是一款低压差线性稳压电路，输出电流能力为1.0A。该系列包含固定输出电压和可调输出电压版本，输出电压精度为±1.5%。为确保芯片和电源系统的稳定性，其内置热保护和电流限制保护功能，并采用修正技术保证输出电压精度。产品采用SOT-223、TO-252-2L、SOT-89、TO-220封装形式。
商品特性
- 只需外接两个电阻，可调型输出电压可在1.25V至13.8V范围内调节
- 固定电压型输出1.2V、1.8V、2.5V、2.85V、3.3V和5.0V
- 输出电流能力0.8A
- 输出电压精度±1.5%
- 工作电压高达15V
- 电压线性度小于0.2%
- 负载调整率小于0.4%
应用领域
- 计算机主板和显卡电源管理
- LCD监视器及LCDTV
- DVD解码板
- ADSL调制解调器
- 开关电源后级稳压器
