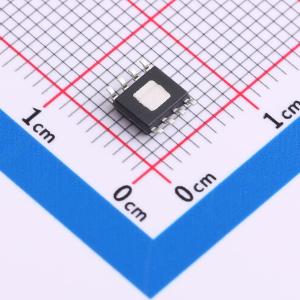

IX4340NE

5安培，双路低边MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该产品是双路、大电流、低端栅极驱动器。两个输出端每个都能提供和吸收5A的峰值电流，最大电压额定值为20V，两个输出端可并联用于更高电流的应用。快速的传播延迟时间（典型值16ns）和快速的上升和下降时间（典型值7ns）使其适用于高频应用。输入与TTL和CMOS逻辑兼容，每个输出都有独立的使能功能。欠压锁定电路（UVLO）可防止高端源极驱动器在电源电压不足时导通。若逻辑输入悬空，输出将保持低电平。
品牌名称: Littelfuse/IXYS
商品型号: IX4340NE
商品编号: C512943
商品封装: SOIC-8-EP
包装方式: 管装
商品毛重: 0.381947克(g)

商品参数

商品概述

IX4340是一款双路、大电流、低端栅极驱动器。两个输出端均能够提供和吸收5A的峰值电流，最大额定电压为20V。两个输出端可并联使用，以满足大电流应用需求。快速的传播延迟时间（典型值为16ns）和快速的上升、下降时间（7ns）使IX4340非常适合高频应用。输入与TTL和CMOS逻辑兼容，每个输出端都有独立的使能功能。欠压锁定电路（UVLO）可防止高端源极驱动器在电源电压不足时导通。若逻辑输入处于浮空状态，输出将保持低电平。 IX4340提供标准8引脚SOIC、散热增强型8引脚SOIC和MSOP封装。

商品特性

两个独立驱动器，每个均可提供和吸收5A电流
输入与CMOS和TTL兼容
每个驱动器均有独立使能功能
电源电压范围为5V至20V
扩展工作温度范围为 - 40℃至 + 125℃
±4KV ESD额定值（人体模型）
散热增强型8引脚SOIC、8引脚MSOP封装以及标准8引脚SOIC封装
欠压锁定电路
快速传播延迟（典型值16ns）
快速上升和下降时间（典型值7ns）

应用领域

开关模式电源
DC - DC转换器
电机控制器
功率逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	5A
	拉电流(IOH)	5A
	工作电压	5V~20V

	属性	参数值
	上升时间(tr)	7ns
	下降时间(tf)	7ns
	传播延迟 tpLH	16ns
	传播延迟 tpHL	16ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
