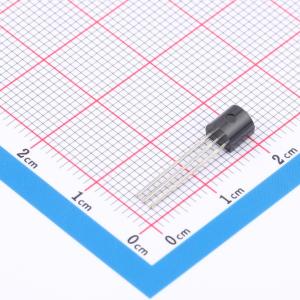

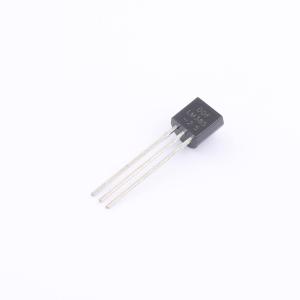

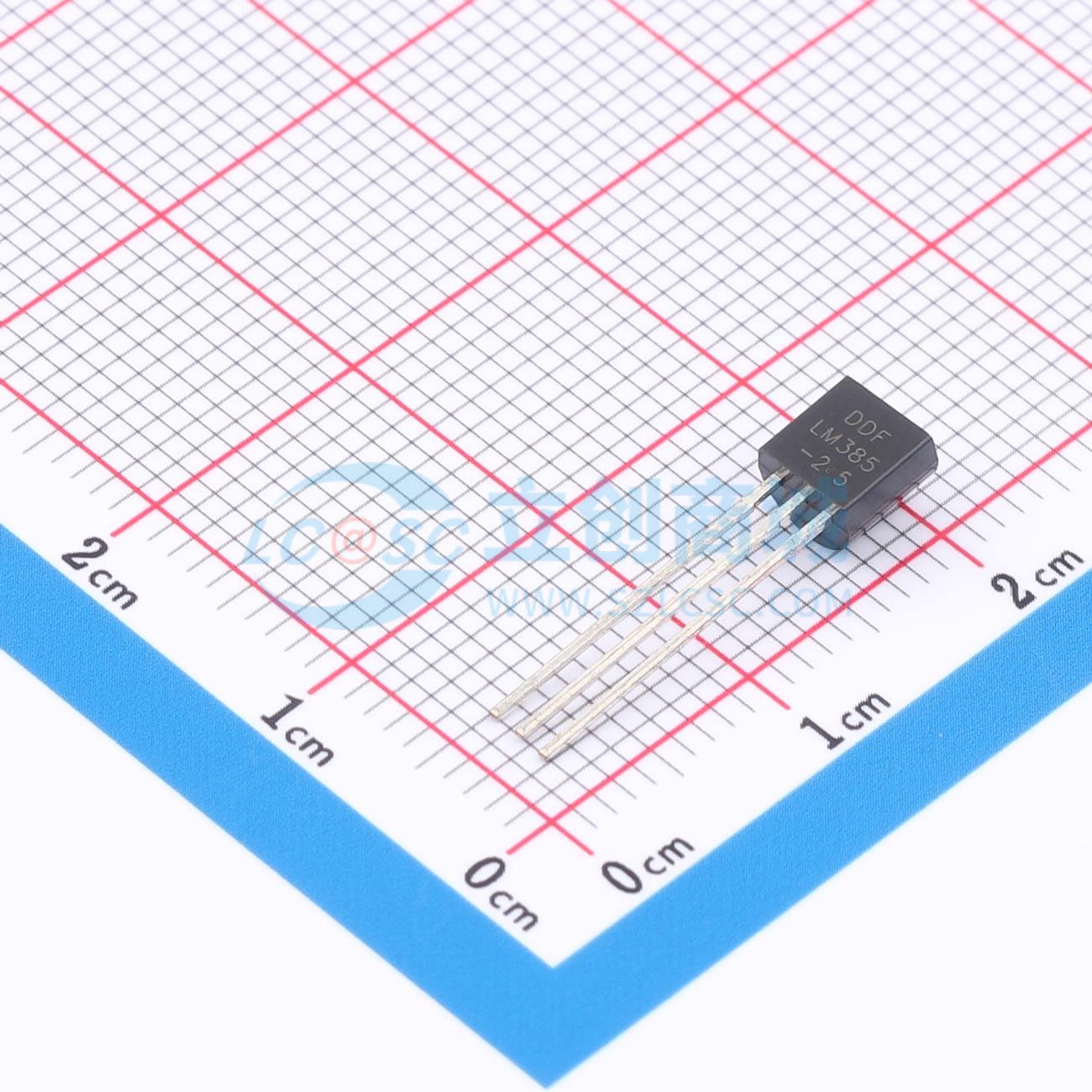

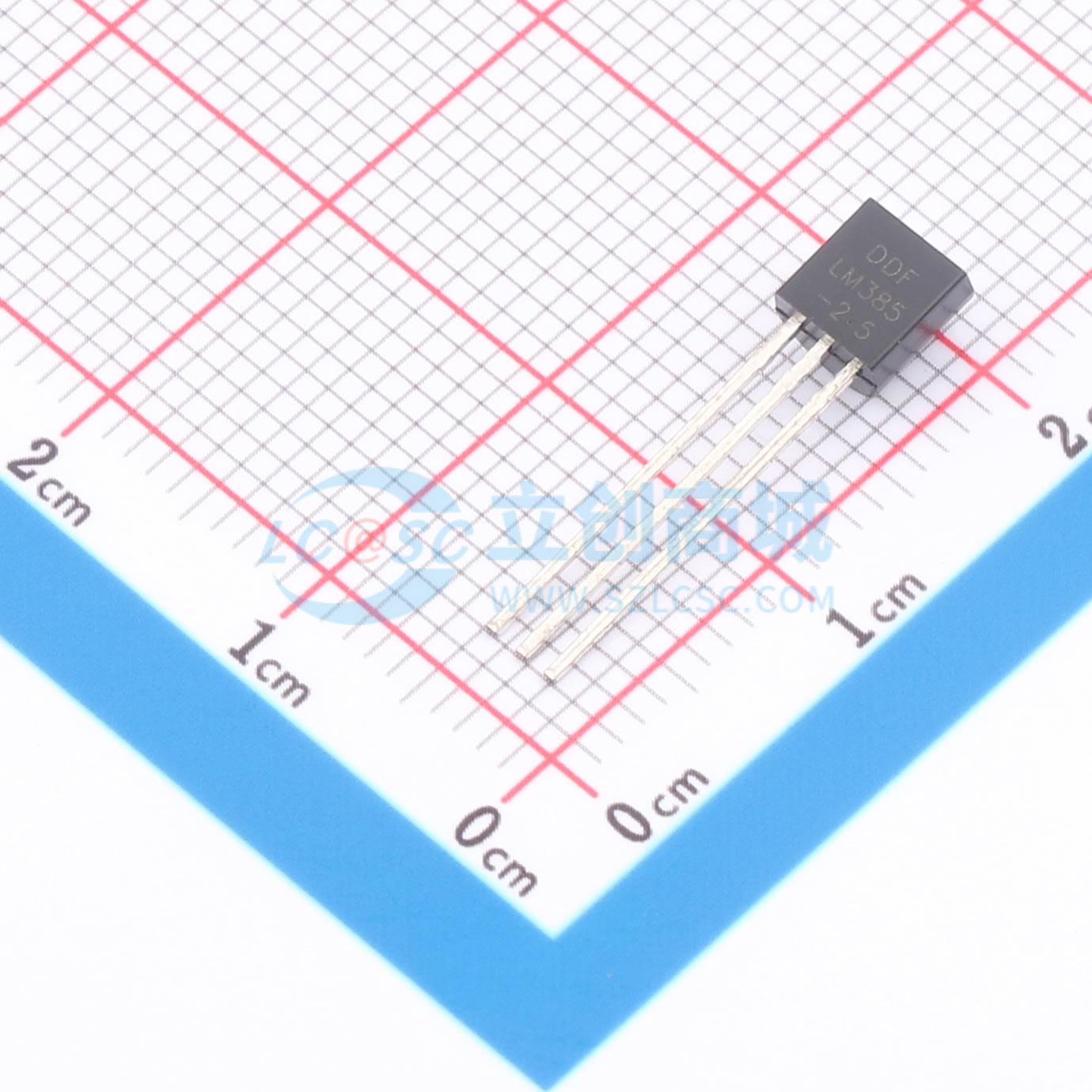

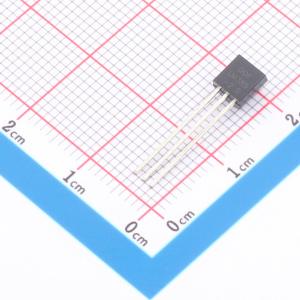

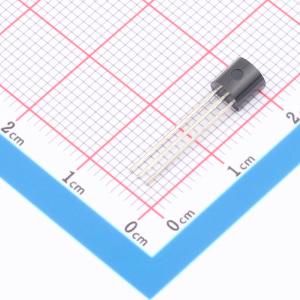

LM385Z-2.5-TO-92
30ppm/℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输出类型：固定 输出电压: 2.49V 输出电流：10uA~20mA 工作温度：00℃~+70℃
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- LM385Z-2.5-TO-92
- 商品编号
- C50229487
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | - | |
| 输出电压 | 2.5V | |
| 输出电流 | - | |
| 精度 | ±0.3% | |
| 温度系数 | 30ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | - | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 15uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | 60uVrms | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | - |
商品概述
LM385是一种采用双极工艺技术制造的微功耗带隙基准电压源。该器件能在10μA~20mA的工作电流范围内提供稳定的电压基准，具备极低的动态电阻和良好的温度稳定性。其芯片内置的基准调整机构确保了极小的输出电压容差。由于LM385的带隙基准核心仅由晶体管和电阻构成，因此电路具有低噪声和优异的长期稳定性。设计时已充分考虑各种负载条件，使LM385对外部负载具有高度适应性，能够胜任绝大多数基准电压源应用场景。其宽广的动态工作范围使得即使在供电电源发生较大变化时，芯片仍能展现出卓越的调整性能。LM385在提供精密基准的同时，仅消耗极低的负载电流，因此特别适合用于微功耗电路，例如电池供电的便携式仪器、稳压电源以及通用模拟电路中的基准电压源。该器件提供固定电压1.2V（LM385-1.2）、2.5V（LM385-2.5）和可调电压（LM385-ARJ）三种规格，标准封装形式包括TO-92、SOT-23和SOP8。
商品特性
- ±4mV（±0.3%）最大初始容差（A级）
- 工作电流范围：10μA~20mA
- 0.6Ω最大动态阻抗（A级）
- 低温度系数
