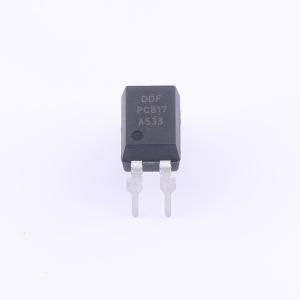

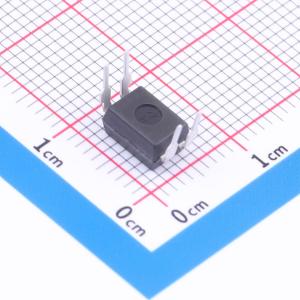

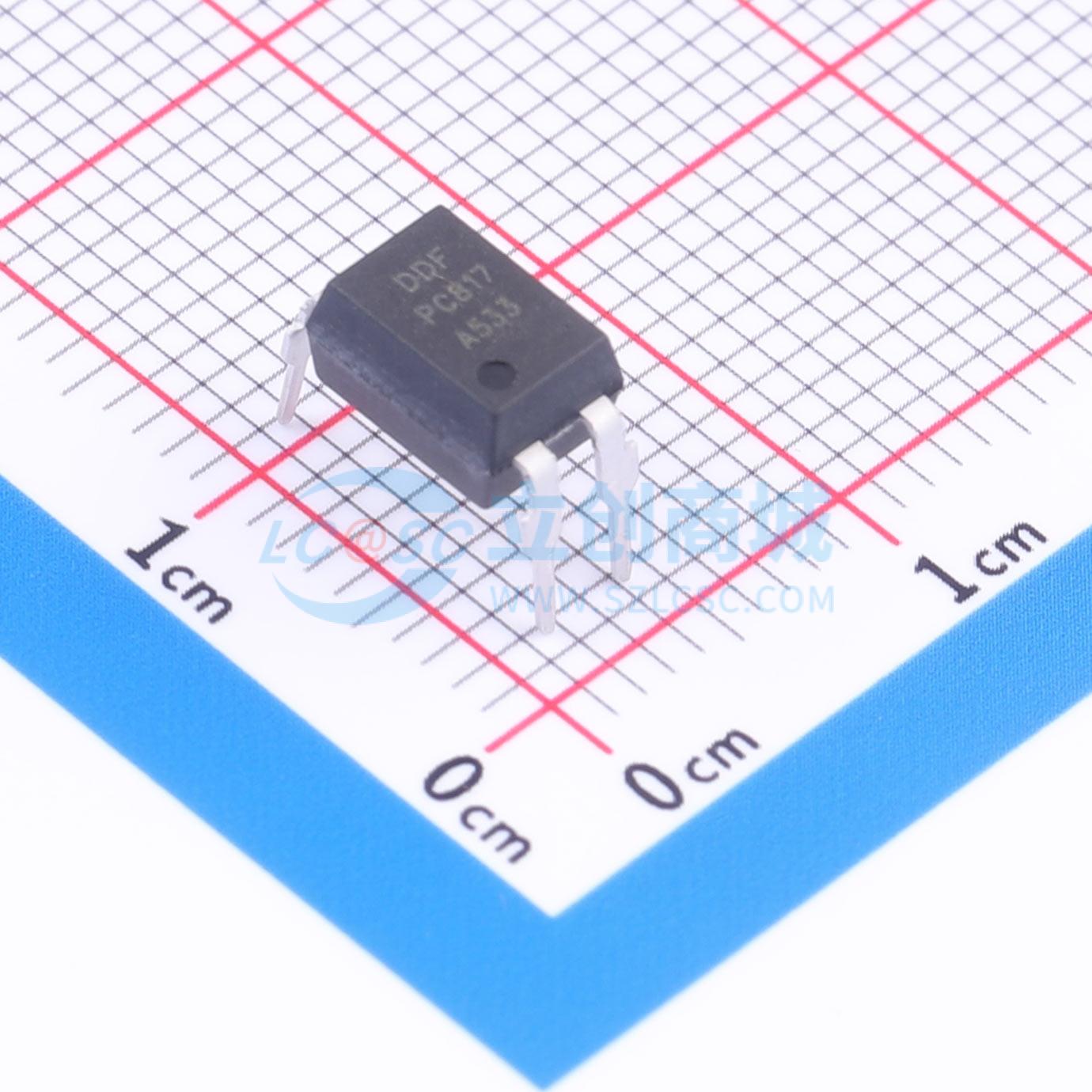

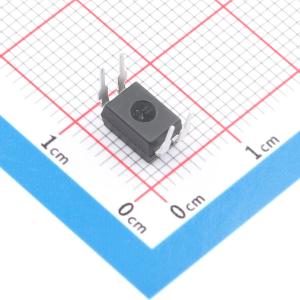

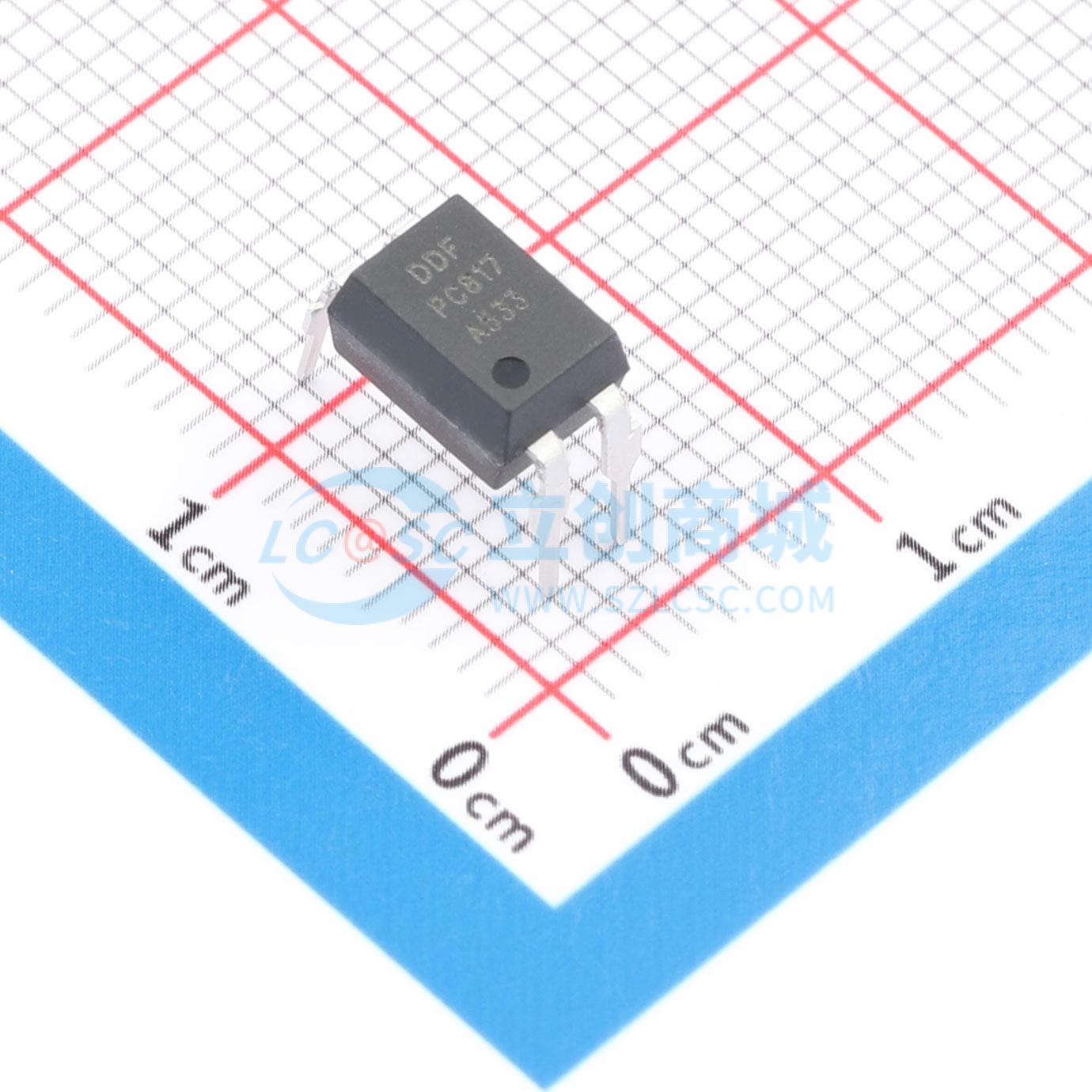

PC817A-FEL-D
DC 5kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 商品目录:晶体管输出光耦 输入类型:DC 输出类型:光电三极管 正向压降(Vf):1.2V 输出电流:50mA 隔离电压(Vrms):5kV 直流反向耐压(Vr):6V 输出通道数 1 集射极饱和电压(VCE(sat)) 200mV@1mA,20mA 上升时间(tr) 4us 下降时间 3us 工作温度 -55℃~+110℃ 电流转换比的等级分类CTR:80-160
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- PC817A-FEL-D
- 商品编号
- C50229500
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
