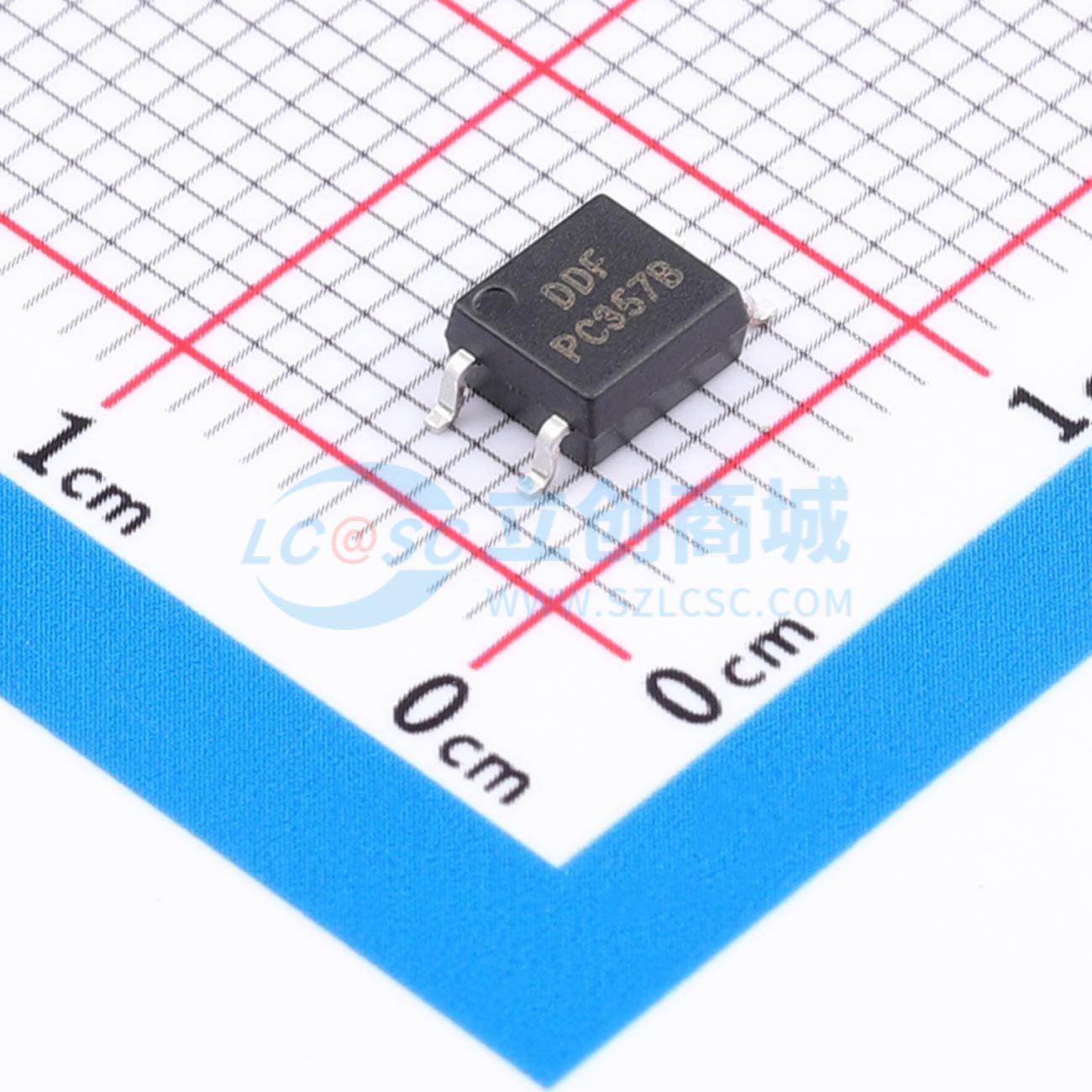

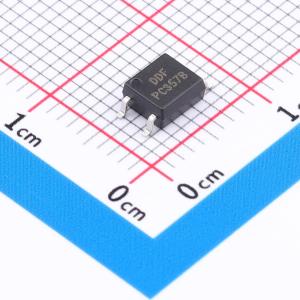

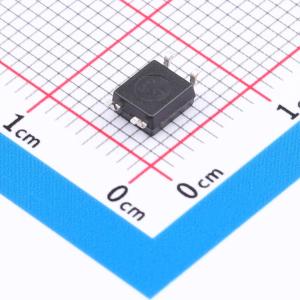

温馨提醒：图片仅供参考，商品以实物为准
PC357B-CUH-S
DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 商品目录:晶体管输出光耦 输入类型:DC 输出类型:光电三极管 正向压降(Vf):1.4V 输出电流:50mA 隔离电压(Vrms):3.75kV 直流反向耐压(Vr):6V 输出通道数 1 集射极饱和电压(VCE(sat)) 200mV@1mA,20mA 工作温度 -55℃~+110℃ 电流转换比的等级分类CTR130-260
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- PC357B-CUH-S
- 商品编号
- C50229502
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 负载电压 | 7V | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
PC357系列包含一个红外发射二极管，该二极管通过光耦合至硅平面光电晶体管探测器，并集成在四引脚小型扁平封装中。此产品的小尺寸可显著节省空间。
商品特性
- 电流转换比范围：80% - 600% (IF=5mA, VCE=5V, Ta=25℃)
- 输入与输出之间具有高隔离电压 (VISO=3750 Vrms)
- 集电极-发射极击穿电压 BVCEO ≥ 80 V
- 工作温度范围：-55°C ~ 110°C
应用领域
- 开关电源
- 智能电表
- 工业控制
- 测量仪器
- 家用电器
