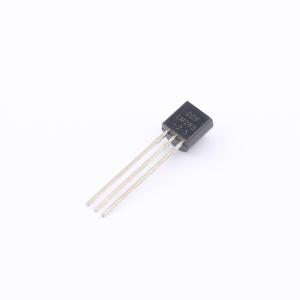

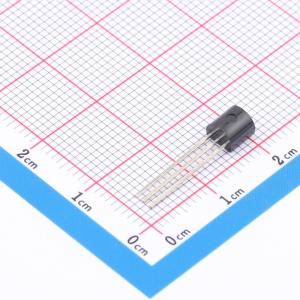

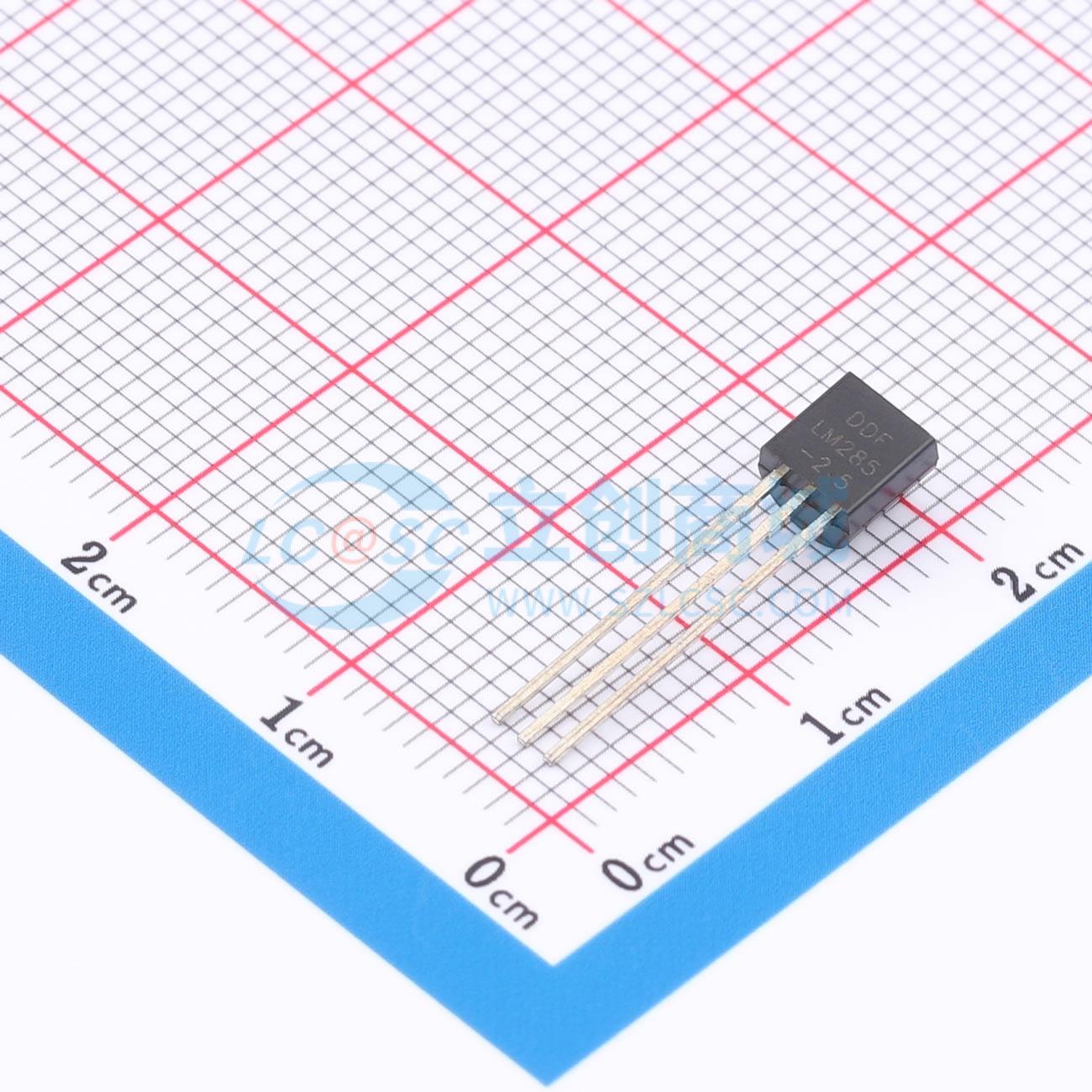

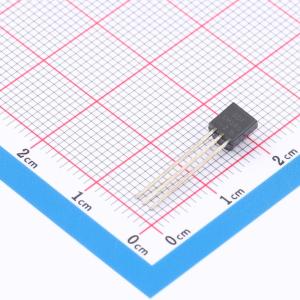

LM285Z-2.5-TO-92
微功耗电压基准源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输出类型：固定 输出电压: 2.49V 输出电流：10uA~20mA 工作温度：-40℃~+85℃
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- LM285Z-2.5-TO-92
- 商品编号
- C50229491
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | - | |
| 输出电压 | 2.49V | |
| 输出电流 | - | |
| 精度 | ±0.3% | |
| 温度系数 | 80ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | - | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 15uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | 60uVrms | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
LM285是一种采用双极工艺技术制造的微功耗带隙基准电压源。它能在10μA ~ 20mA的工作电流范围内提供稳定的电压基准，具备极低的动态电阻和良好的温度稳定性。芯片内置的基准调整机构确保了极小的输出电压容差。由于其带隙基准仅由晶体管和电阻构成，因此电路具有低噪声和优异的长期稳定性。设计时已充分考虑各种负载条件，使LM285对外部负载具有高度适应性，能够胜任绝大多数基准电压源应用场景。其宽动态工作范围使得芯片在供电电源大幅变化时仍能保持出色的调节能力。LM285在提供精密基准的同时，仅需极低的负载电流，因此特别适用于微功耗电路，例如电池供电的便携式仪器、稳压电源以及通用模拟电路中的基准电压源。批量产品提供1.2伏（LM285-1.2）和2.5伏（LM285-2.5）两种固定电压规格。标准封装形式包括TO-92、SOT-23和SOP-8。
商品特性
- ±4mV（±0.3%）最大初始容差（A级）
- 工作电流范围：10μA ~ 20mA
- 0.6Ω最大动态阻抗（A级）
- 低温漂系数
