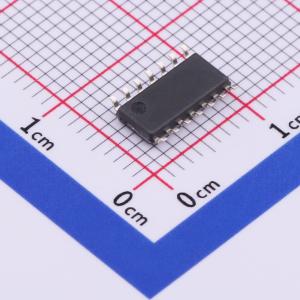

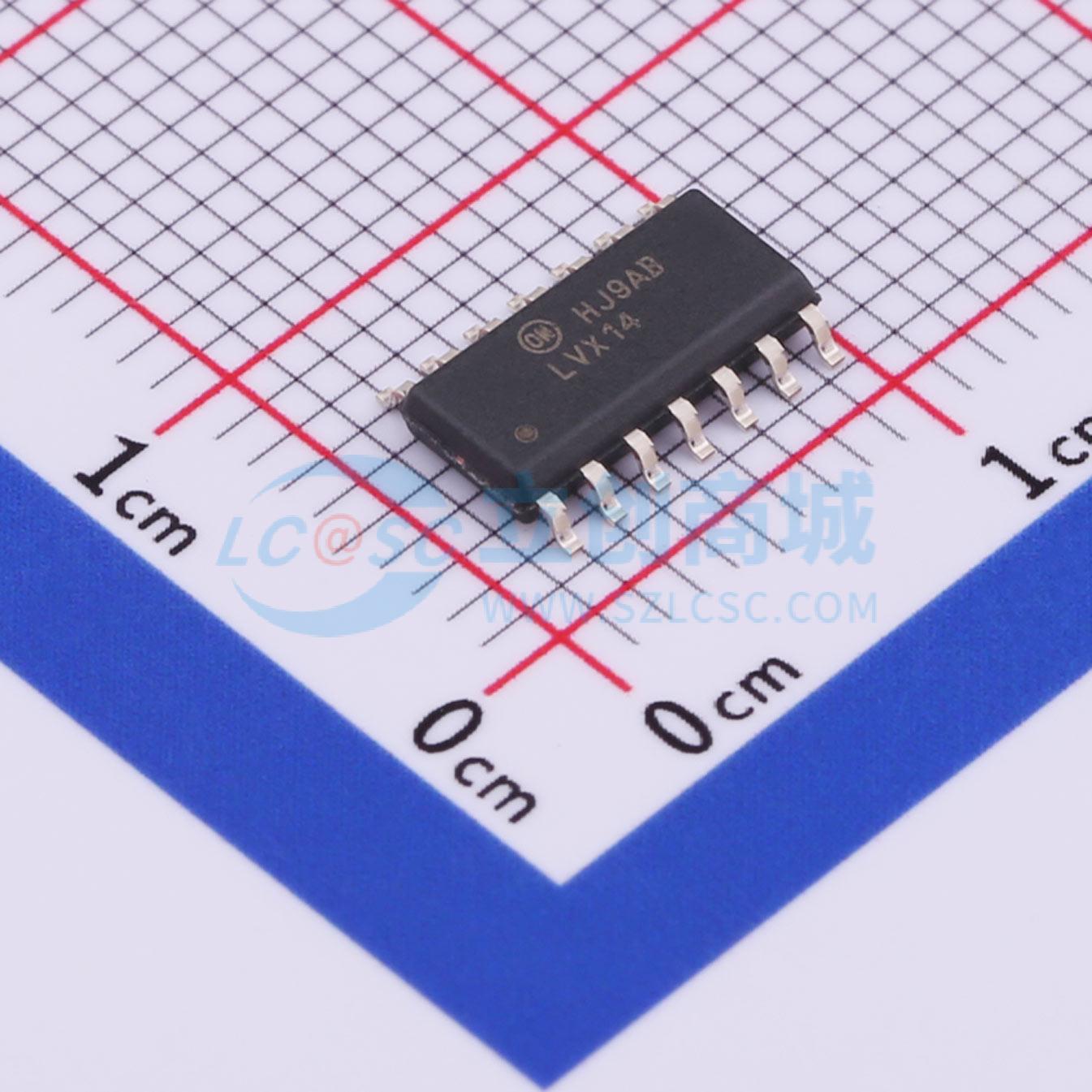

74LVX14MX
六路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LVX14 包含了六个逆变器门极，每个均带有一个施密特触发器输入。它们能够将缓慢变化的输入信号转换为清晰定义的无抖动输出信号。另外，它们的噪声裕度比传统逆变器更佳。LVX14 在正向输入阈值和负向输入阈值之间存在磁滞（通常为 1.0V），这由晶体管比内部决定，基本上对温度和电源电压变化不敏感。输入耐压达 7V，支持 5V 系统到 3V 系统的接口。
- 品牌名称
- onsemi(安森美)
- 商品型号
- 74LVX14MX
- 商品编号
- C513288
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~3.6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2.2V | |
| 输入低电平(VIL) | 900mV | |
| 输出高电平(VOH) | 2.48V | |
| 低电平范围(VOL) | 440mV | |
| 传播延迟(tpd) | 14.1ns@3.3V,50pF | |
| 系列 | 74LVX系列 | |
| 工作温度 | -40℃~+85℃ |
