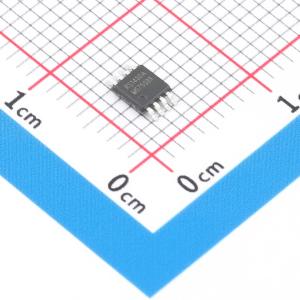

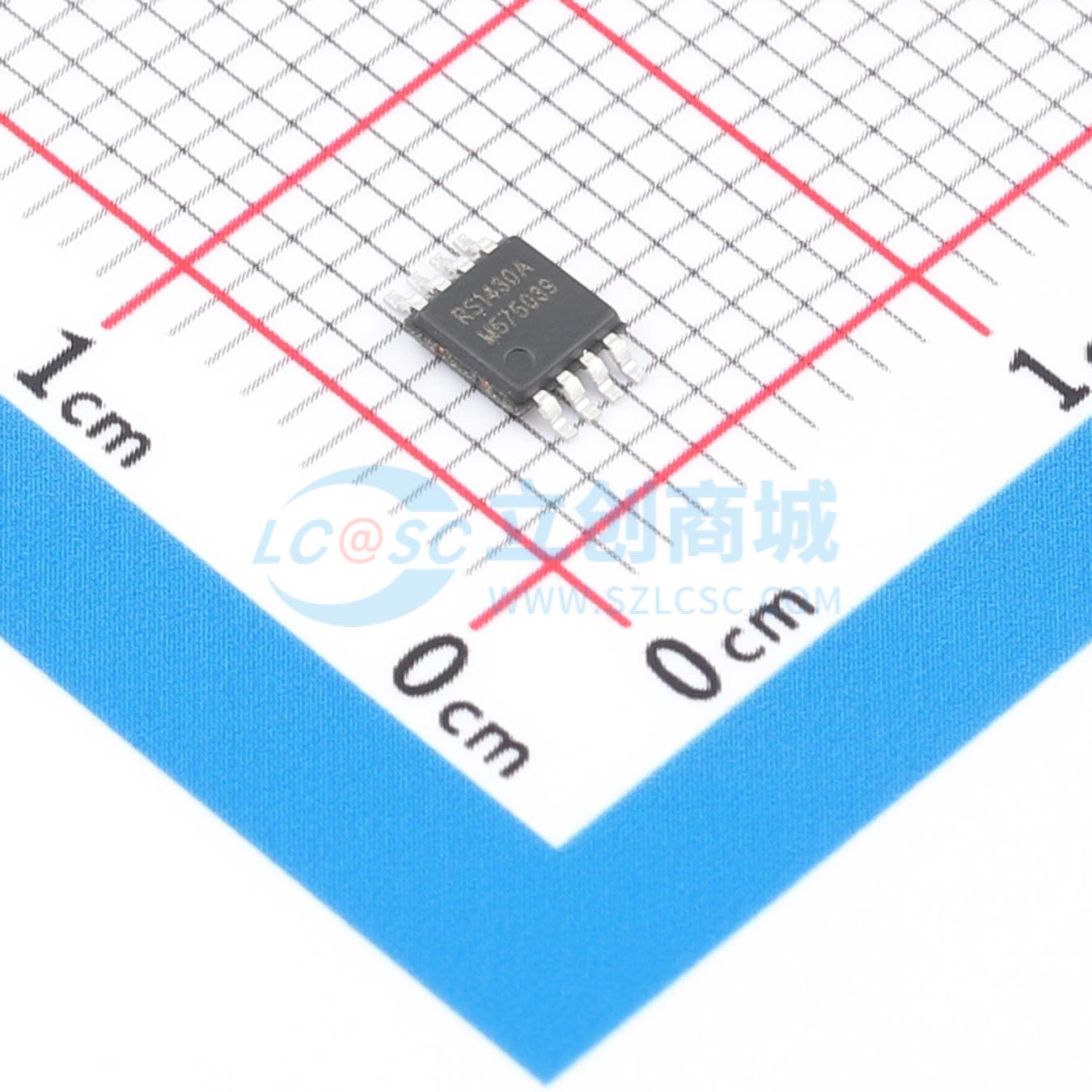

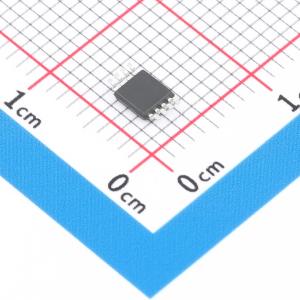

温馨提醒：图片仅供参考，商品以实物为准
RS1430AXM
16位、400KSPS、2.7V至5.5V模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工业电子，汽车电子，消费电子
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS1430AXM
- 商品编号
- C50202003
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | - | |
| 采样率 | 400kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 1.5LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 90.5dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 24kHz~9.6MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | - | |
| 静态电流 | 100nA | |
| 功能特性 | - |
商品概述
RS1430A 是一款 16 位模数转换器，其电源电压范围为 2.7V 至 5.5V。即使在满数据速率下工作，其功耗也极低。在较低数据速率下，器件的高速度使其能够将大部分时间置于掉电模式。例如，在 10kHz 数据速率下，平均功耗低于 162μW。RS1430A 具有出色的线性度以及极低的噪声和失真。它还具备同步串行接口和伪差分输入。基准电压可设置为 0.1V 至 VDD 范围内的任意电平。低功耗和小尺寸使 RS1430A 成为便携式和电池供电系统的理想选择。它也适用于远程数据采集模块、同步多通道系统和隔离式数据采集。RS1430A 采用 MSOP8 封装。
商品特性
- 16 位无失码
- 极低噪声：33 μVrms
- 优异的线性度：±1.5LSB 典型 INL，±0.8LSB 典型 DNL，±0.5mV 典型失调，±3LSB 典型增益误差
- 微功耗：5V、400KSPS 时为 12.5mW；2.7V、300KSPS 时为 4.86mW；2.7V、100KSPS 时为 1.62mW；2.7V、10KSPS 时为 162μW
- MSOP8 封装
- SPI 接口
应用领域
- 汽车导航
- 工业控制
- 机器人
- 电池供电系统
- 仪器仪表与控制系统
