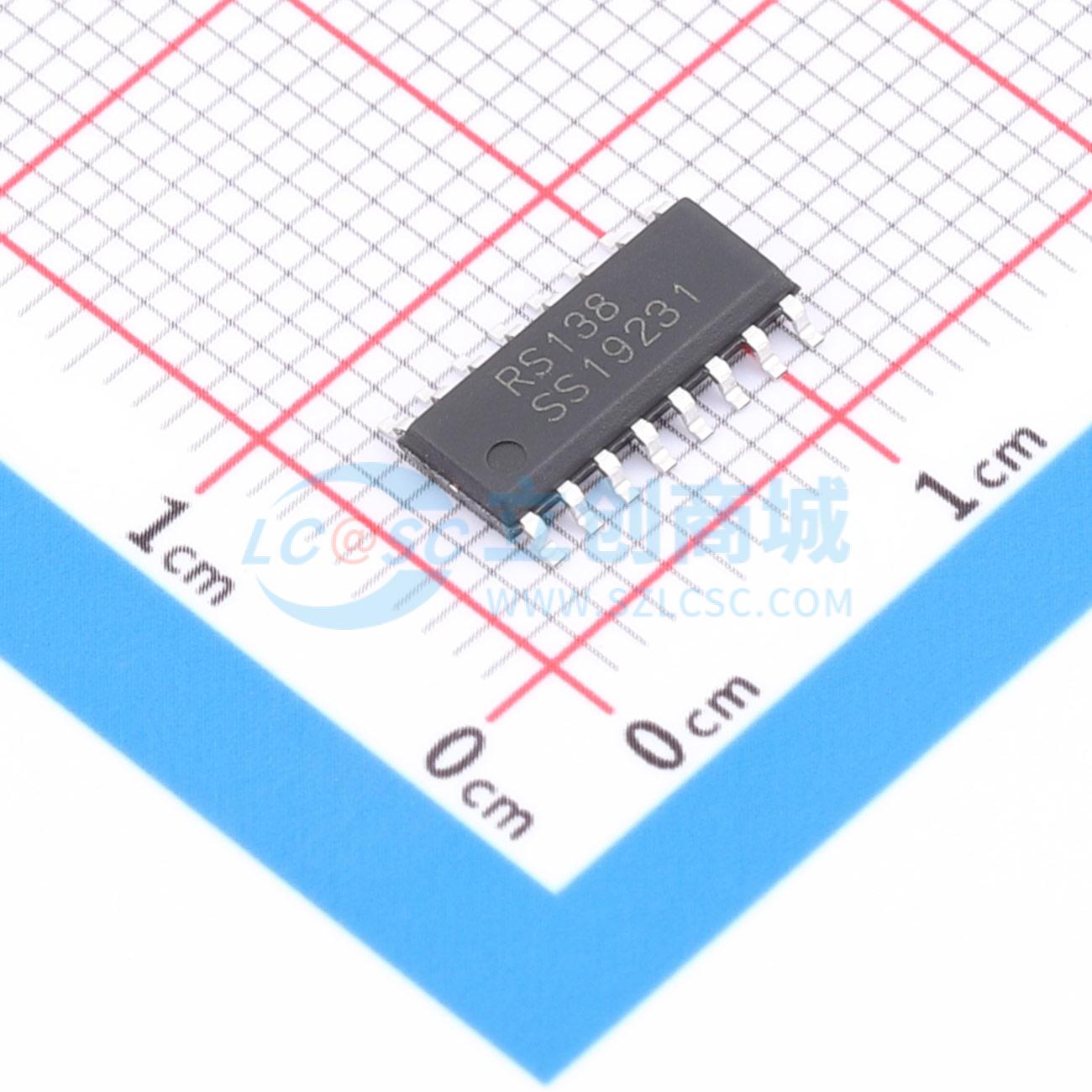

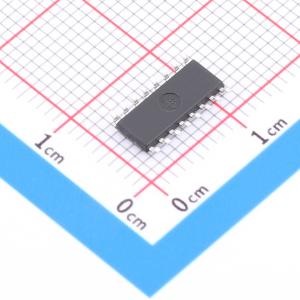

温馨提醒：图片仅供参考，商品以实物为准
RS138XS16-G
3线到8线解码器/多路分配器，反相和非反相
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工业电子，汽车电子，消费电子
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS138XS16-G
- 商品编号
- C50202019
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.268421克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~5.5V | |
| 输入数/输出数 | 3/8 | |
| 灌电流(IOL) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 5.2mA | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 17ns@5.5V,50pF | |
| 静态电流(Iq) | 160uA | |
| 功能特性 | - |
商品概述
RS138是一款三线至八线译码器/解复用器，专为2V至5.5V Vcc工作电压设计。该器件包含三个使能输入（E3、E2和E1）、三个二进制加权地址输入（A0、A1和A2）以及八个输出（Y0至Y7）。在所有使能输入中，一个为高电平有效输出使能（E3），两个为低电平有效输出使能（E2和E1）。当输出被任何选通输入门控时，所有输出均被强制置为高电平状态。当输出未被选通输入禁用时，只有被选中的输出为低电平，而所有其他输出均为高电平。RS138采用绿色SOP16和TSSOP16封装，工作环境温度范围为-40°C至+125°C。
商品特性
- 工作电压范围：2V至5.5V
- 低功耗：最大160μA
- I/O端口或存储器选择器
- 三个使能输入，便于级联
- 平衡的传播延迟和转换时间
- 工作温度范围：-40°C至+125°C
- 输入可接受高达5.5V的电压
- 微型封装：SOP16、TSSOP16
应用领域
- LED显示
- 服务器
- 白色家电
- 电源基础设施
- 工厂自动化
