商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 600mV~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 6A | |
| 导通电阻 | 18mΩ | |
| 功能特性 | 过温保护；输出放电功能；软启动；欠压锁定 | |
| 工作温度 | -40℃~+105℃ |
商品概述

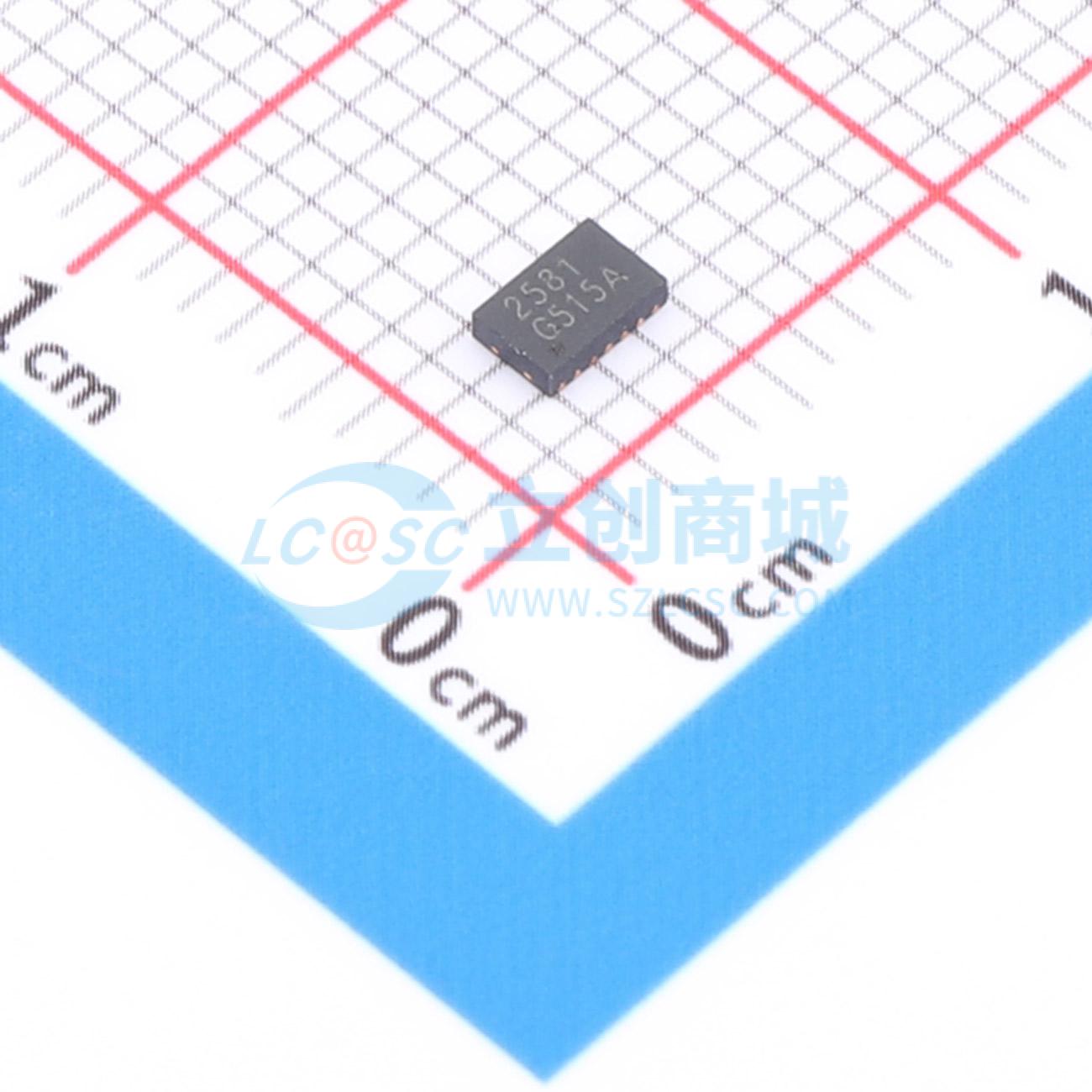

RS2581器件是一款具有受控开启功能的双通道负载开关，集成了N沟道MOSFET功率器件，以满足高侧负载开关应用的需求。该器件可在0.6V至5.5V的输入电压范围内工作，每通道支持的最大连续电流为6A。每个开关由独立的开启和关闭输入（ON1和ON2）控制，可直接与低压控制信号接口。当结温超过阈值时，RS2581能够进行热关断，关闭开关。当结温稳定在安全范围内时，开关会再次开启。RS2581还提供了一个可选的集成220Ω片上负载电阻，用于在开关关闭时快速对输出放电。RS2581采用小型、节省空间的DFN3X2-14封装，并集成了散热焊盘，可实现高功率耗散。该器件的工作环境温度范围为-40°C至+105°C。
商品特性
- 集成双通道负载开关
- 输入电压范围：0.6V 至 VBIAS
- VBIAS 电压范围：2.5V 至 5.5V
- 导通电阻：典型值为18mΩ（在VIN = 0.6V至5V，VBIAS = 5V条件下）；典型值为23mΩ（在VIN = 0.6V至2.5V，VBIAS = 2.5V条件下）
- 每通道最大连续开关电流：6A
- RS2581的静态电流：典型值为34µA（双通道，在VIN = VBIAS = 5V条件下）；典型值为30µA（单通道，在VIN = VBIAS = 5V条件下）
- 控制输入阈值支持使用1.2V、1.8V、2.5V和3.3V逻辑电平
- 可配置的上升时间
- 热关断保护
- 采用带散热焊盘的DFN3X2-14封装
- 依据JESD 22标准测试ESD性能：2kV HBM和1kV CDM
应用领域
- PC和笔记本电脑
- 机顶盒和住宅网关
- 电信系统
- 固态硬盘
